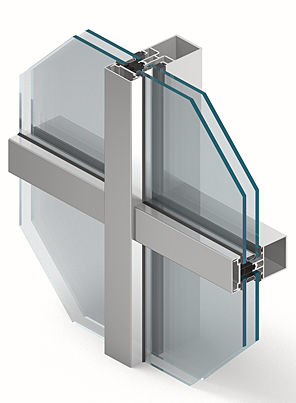

Vorhangfassade / freitragende Struktur MB-SR50

aus Aluminium und Glas

Architekten und Projektanten können, dank dem vielfältigen Angebot an Profilen, sogar die mutigsten Ideen im Bereich der Glas-Aluminium-Konstruktionen verwirklichen. Das System ist zur Konstruierung und Ausführung von leichten Vorhangwänden (flache Aufsatz- oder Füllkonstruktionen), und Dächern, Oberlichter und anderer Konstruktionen bestimmt. Die Pfosten- und Riegelform ermöglicht die Erstellung von ästhetischen Fassaden mit sichtbaren, schmalen Teilungslinien, bei gleichzeitiger Sicherung der Beständigkeit und Festigkeit der Konstruktion. Die Profile besitzen zusätzlich noch gerundete Außenecken, die den Fassaden den so genannten „Soft-line-Effekt“ verleihen. Große Pfosten- und Riegelanzahl, die im System verfügbar sind, gewährleistet den optimalen Aluminiumverbrauch. Dank der Optimierung der Querschnittsform und der Auswahl einer geeigneten Wanddicke, wurden ökonomische Profile erreicht. Bei sehr großen Belastungen, alle Pfosten können zusätzlich im Inneren mit typischen Aluminiumprofilen verstärkt werden, was ihre Festigkeit erhöht. Unkomplizierte Bearbeitung der Profile senkt den Arbeitsaufwand und eliminiert Ausschnitte jeder Art an Pfosten-Seitenflächen. Verwendung eines durchlaufenden Isoliersteges aus dem Isoliermaterial HPVC und von profilierten Glasdichtungen aus EPDM ermöglicht das Erreichen einer entsprechenden Wärmedämmklasse für die Verglasung nach DIN 4108 RMG 2.1 bis 1. Für die Grundverglasung beträgt der Rahmen-Wärmedurchgangskoeffizient UR=2.21[W/(m2*K], was das Erreichen einer befriedigenden Temperatur auf der Pfosten-Innenseite (~10 °C) und die Begrenzung bis zum Minimum der Tauwasserbildung auf den Aluminiumelementen ermöglichte.
