Vorhangfassade aus Aluminium und Glas MB-SG60

Glas

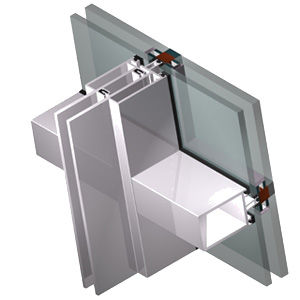

Umgekehrte Pfosten-Riegel-Vorhangwand mit Strukturalverglasung Die Fassadenkonstruktion stellt ein umgekehrtes Pfosten-Riegel-System, d. h. die tragenden Aluminiumprofile befinden sich auf der Außenseite, von der Raumseite aus ist dagegen nur eine glatte Oberfläche der Verglasung zu sehen, die mit Hilfe der Strukturalverglasungs-Technologie ausgeführt wurde. Die Fassade ist in einem Winkel von 10o nach außen geneigt. Die von außen sichtbare Pfosten- und Riegelbreite beträgt 60 mm. Pfosten-Riegel-Gerippe wurde als eine Konstruktion entwickelt, die aus Elementen besteht, deswegen können alle Vorbereitungs- und Verbindungsarbeiten in der Fertigungswerkstatt durchgeführt werden. Die Riegel werden mit den Pfosten mit Hilfe von speziellen Verbindungsstücken aus Aluminium und stabilisierenden Schrauben verbunden, was ein steifes Rahmentragwerk ergibt und gleichzeitig den richtigen Ausgleich der horizontalen thermischen Dehnfuge ermöglicht. Die thermische Dehnfuge wird mit Hilfe eines speziellen Verbindungsstückes Pfosten-Pfosten ausgeführt. Drainage und Lüftung wurden im System verbunden, d. h. die Drainagekanäle in Pfosten- und Riegelprofilen sind miteinander verbunden und zusätzlich in der Mitte jedes Feldes wurde eine Drainage-Lüftungs-Öffnung ausgeführt. Um hohe Wärmedämmung des Systems zu erreichen wurde in Profilen eine Isolierung aus einem speziellen Material eingesetzt, die dazu führt, dass der Wärmedurchgangskoeffizient des Rahmens Uf 1,64 [W/m2K] beträgt. Zusätzlich wurde eine spezielle Mitteldichtung eingesetzt, die die Schalldämmung der Wand erheblich verbessert und als eine zusätzliche Dichtung fungiert.
