Platten-Vorhangfassade / Inox / aus Glas
BMW WELT Josef Gartner

Eigenschaften

  • Typ:

    Platten

  • Material:

    aus Glas, Inox

Beschreibung

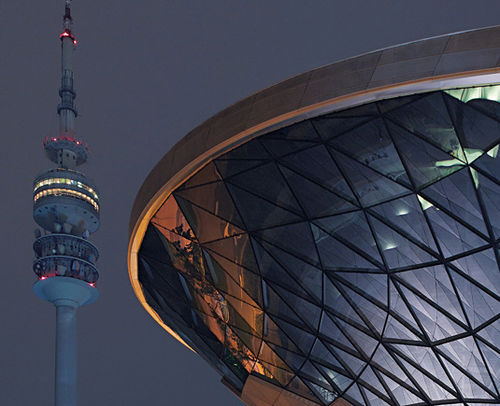

Eines der beindruckendsten Komponeten der BWM Welt ist der Doppelkegel, der eine Haupttragstützen ist. Das architektonische Meisterwerk aus Stahl und Glas stützt die wolkenähnliche 16.000 m² große Dachkonstruktion, die dadurch zu schweben scheint. Der untere ø beträgt circa 35 m. Die Konstruktion verjüngt sich dann bis zur Einschnürung in einer Höhe von ca. 12 m auf ca. 18 m ø und geht dann nach oben hin wieder auf circa 44 m ø auseinander, wo sie dann in einem durchgehenden Ringträger endet, bevor der Übergang ins Regeldach stattfindet. Die Fläche beträgt ca. 2.839 m². Die Konstruktion besteht aus Dreiecksfeldern. Die Seitenlänge der Gläser beträgt ca. 5,5 m.

Leistungsumfang
Doppelkegel aus Stahl und Glas ca. 3.000 m², Hauptfassade ca. 5.500 m², horizontale, vertikale und diagonale Profile, Edelstahl-Paneele, Glasdächer.
