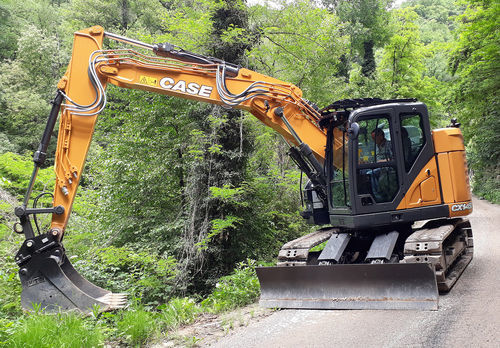

Mittelgroßer Bagger CX145DSR

auf RaupenkompaktStandard

Übersicht Der CX145D SR wurde entwickelt, um bei geringer Stellfläche reichlich Grab- und Hubkraft bereitzustellen, und verfügt über einen minimalen Schwenkradius für Arbeiten am Straßenrand und in beengten Bereichen. Mit einem Betriebsgewicht von mindestens 14,5 Tonnen (das bei Modellen mit Mono-Ausleger durch ein schwereres Gegengewicht erhöht werden kann) und einem Motor der Abgasstufe V bietet der CX145D SR eine hohe Ausbrechkraft und Hubkraft bei gleichzeitig hoher hydraulischer Präzision und Reaktionsfreudigkeit, wie man sie von den Baggern der CASE D-Serie erwartet. Die Verfügbarkeit von Versionen mit langem Fahrwerk und Schaufel sowie von Mono-, 2-teiligen und versetzten Auslegern erhöht die Flexibilität dieses Kompaktbaggers. Technische Daten im Überblick

• Gewicht: 14,7 t
• Leistung: 78,5 kW / 105 hp

Serienausstattung – MOTOR

• Isuzu 4-Zylinder-Turbodiesel
• EU-Stufe V-zertifiziert
• Selektive katalytische Reduktion (SCR)
• Dieselpartikeldiffusor (DPD)
• Gekühlte Abgasrückführung (CEGR)
• VGT-Turbolader
• Elektronische Kraftstoffeinspritzung
• Hochdruck-Common-Rail-System
• Sicherheitsstart im Leerlauf
• Automatische Motorvorwärmung, Not-Aus
• Glühkerzenvorwärmung
• EPF (Motorschutzfunktion)
• Zweistufige Kraftstofffilterung
• Luftfilter mit zwei Elementen
• Externer Ölfilter
• Ölablass mit grüner Verschraubung
• 500Stunden Motorölwechselintervall
• 24-V-System
• Batterie-Trennschalter
• Kühlpaket für hohe Umgebungstemperaturen
• Externe Kraftstoff- und AdBlue-Anzeigen
• Kraftstoffkühler
• Anzeige für verstopften Kraftstofffilter
• Kraftstoff-Absperrventil
• Kraftstoffvorfilter-Wassersensor mit spezieller Meldung auf dem Kabinenmonitor
• Leerlaufstart
• Kühler, Ölkühler, Ladeluftkühler – Schutzgitter; Betankungspumpe

Kraftstoffvorfilter-Wassersensor mit spezieller Meldung auf dem Kabinenmonitor

Leerlaufstart

Kühler, Ölkühler, Ladeluftkühler – Schutzgitter; Betankungspumpe

Serienausstattung – KRAFTSTOFFSPARSYSTEME

• Automatischer Leerlauf
• Leerlauf per Knopfdruck
• Automatische Leerlaufabschaltung
• Drehmomentsteuerung
• Auslegersparsteuerung (BEC)
• Schwenkentlastungssteuerung (SWC)
• Spool-Hub-Steuerung (SSC)
• Auslegeröl-Regenerationssteuerung (BRC) für CX245D SR

Serienausstattung – HYDRAULIK

• Elektronisch gesteuerte Hydraulikpumpen
• Automatische Leistungsverstärkung
• Multifunktions- (Hammer/Hochertrags-)Kreis mit elektrischer Proportionalsteuerung
• Automatische Fahrgeschwindigkeitsanpassung
• Wählbare Arbeitsmodi
• Überlastwarnvorrichtung
• Steuerung nach ISO-Norm
• Voreingestellte Einstellungen für die Zusatzpumpe
• Schaltergesteuerte Zusatzhydraulikauswahl
• Zusatzventil
• Anzeige für verstopfte Hydraulikfilter
• Ölkühler
• Hydraulikölwechselintervall: 5.000 Stunden
• Hydraulikfilterwechselintervall: 2.000 Stunden

Serienausstattung – OBERBAU

• ISO-Spiegel
• Handlauf – Zugang rechts
• ISO-Schutzgeländer
• Schwingungsgedämpfte Kabine (flüssigkeits- und federgefedert)
• Hebeösen für Gegengewicht
• Abschließbarer Tankdeckel, Wartungsklappen und Werkzeugkasten
• Sicherheitskamera für Heck- und Seitenansicht
• 2,85 t Gegengewicht (nur CX145D SR Blade)
• 3,35 t Gegengewicht (nur CX145D SR LC)

Serienausstattung – FAHRERPLATZ

• ROPS-zertifizierte Kabine
• FOPS-Schutz der Stufe 2
• Druckkabine
• Gehärtetes Sicherheitsglas
• One-Touch-Verriegelung der Frontscheibe
• Sonnenblende und Regenabweiser
• Klimaanlage/Heizung/Defrost mit automatischer Klimaregelung
• Warm- und Kühlfach, Getränkehalter und Aschenbecher
• Innenraum-Deckenbeleuchtung
• Mit Stoff bezogener, luftgefederter Sitz mit hoher Rückenlehne
• Verschiebbarer Sitz – 90 mm
• Sicherheitsgurt
• Verstellbare Armlehnen
• Neigbare Bedienkonsolen – 4 Positionen
• Kraftsparende Joystick-Steuerung
• Verschiebbares Cockpit um 180 mm
• Zusatzauswahlsystem
• Aux-Eingang für persönliche Elektronikgeräte
• Multifunktions-LED-Farbmonitor (180 mm)
• 26 wählbare Sprachen für den Monitor
• Diebstahlsicherung (Startcode-System)
• Gummifußmatte
• 12-V-Steckdose
• 24-V-Zigarettenanzünder
• Einteiliges Fenster auf der rechten Seite
• Innen- und Außenspiegel
• Scheibenwischer / Scheibenwaschanlage
• Klares (Lexan) Dachfenster mit Sonnenschutz
• Staufächer
• On-Board-Diagnosesystem
• Reisealarm
• DAB+-Radio mit Antenne und 2 Lautsprechern
• 8 LED-Arbeitsscheinwerfer (2 am Fahrerdach, 1 am linken Ausleger, 1 Werkzeugkasten, 4 rundum)

Serienausstattung – ANBAUGERÄTE

• Mono-Ausleger 4,63 m
• Ausleger 2,50 m
• Vorbereitung für hydraulischen Schnellwechsler
• Sicherheitsventile und Schaufelaufhängung mit Haken
• Halterungen für Zusatzleitungen
• Zentrale Schmierstation
• Dämpfungsventil für Anbaugeräte

Serienausstattung – TELEMATIK

• 3-jähriges „SiteWatch“-Abonnement mit Fernüberwachung

Serienausstattung – FAHRWERK

• 600 mm Stahl-Dreifach-Kettenplatten
• Voll überlappende Drehkranzlagerwanne
• Abgedichtete Gliederkette
• Zurrpunkt

Sonderausstattung – HYDRAULIK

• Greiferkreis
• Kreis mit geringem Durchfluss, proportionale Steuerung
• Einfachwirkender Hammerkreis mit elektrischer Proportionalsteuerung für die Offset-Version
• Doppeltwirkender Kreis mit elektrischer Proportionalsteuerung für die Offset-Version

Sonderausstattung – ANBAUGERÄTE

• Ausleger 2,1 m (HD) für Einteilausleger und auf Anfrage für zweiteiligen Ausleger
• Ausleger 2,1 m für Offset-Ausführung
• Ausleger 2,5 m für zweiteiligen Ausleger
• Ausleger 3,0 m für Einteil- und zweiteiligen Ausleger

Sonderausstattung – SCHWERES GEGENGEWICHT

• 3,55 t schweres Gegengewicht (für CX145D SR LC und CX145D SR Blade)

Sonderausstattung – FAHRERPLATZ

• Frontschutzgitter – vertikale Stangen (OPG-Stufe 2)
• Frontschutzgitter – vertikale Stangen (OPG-Stufe 1)
• CASE Maximum View Monitor – 230°-Sichtfeld mit zusätzlicher Kamera auf der linken Seite
• Vorbereitung für „Steelwrist“-Tiltrotator

Sonderausstattung – OBERBAU

• Entnahmestellen für Hydraulik- und Motoröl

Sonderausstattung – FAHRWERK

• 500-mm-Stahl-Dreifach-Kettenplatten
• 500-mm-Gummigliedketten
• 700-mm-Stahl-Dreifach-Kettenplatten
• Dreifache Kettenführung

Technische Daten / Spezifikationen

• Modell: CX145DSR
• Marke: CASE
• Betriebs-/Gesamtgewicht: mindestens 14,5 t; in der Kurzbeschreibung angegebenes Gewicht: 14,7 t
• Motor: Isuzu 4-Zylinder-Turbodiesel; Abgasnorm EU-Stufe V
• Nennleistung: 78,5 kW / 105 hp (Schnellübersicht)
• Alternativ angegebene Motorleistung: ~102 hp (in der Übersicht vermerkt)
• Länge des Einzelauslegers (Standard): 4,63 m
• Standard-Auslegerlänge: 2,50 m (optionale Ausleger: 2,1 m HD, 2,1 m versetzt, 2,5 m, 3,0 m)
• Gegengewichtsoptionen: 2,85 t (Blade), 3,35 t (LC), optionales 3,55 t Schwergegengewicht
• Hydraulik: elektronisch gesteuerte Pumpen, automatische Leistungsverstärkung, Multifunktionskreis, wählbare Arbeitsmodi
• Beispielspezifikation Fahrwerk: 600 mm Stahl-Dreifach-Kettenplatten (Standard)
• Telematik: 3 Jahre „SiteWatch“-Abonnement der erweiterten Version inklusive
