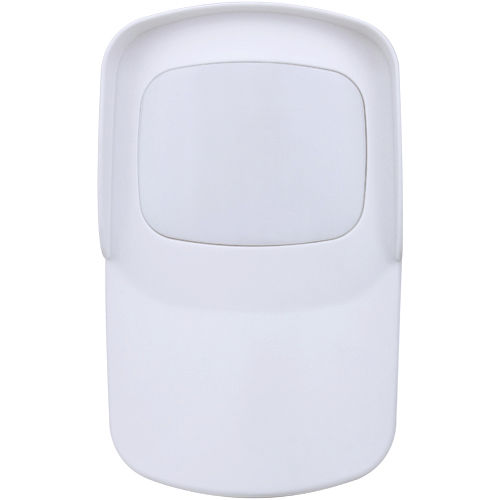

Lichtsensoren M/WS05.1

BewegungFeuchteTemperatur

Der KNX Wandmontage-Mikrowellensensor für den Außenbereich enthält vier unabhängige Logikblöcke und einen kombinierten Logikblock. Zu den unterstützten logischen Eingangsbedingungen gehören: Mikrowellensensorstatus, Helligkeitswert, Temperaturwert, Trockenkontaktstatus und externes Telegramm. Der Sensor kann Beleuchtung, Vorhang und Schwellenwert steuern. mit der 2CH-Konstanthelligkeitsregelungsfunktion unterstützt der Sensor 4 voreingestellte konstante Werte und erzwungenes Dimmen. ■ 5 Logikblöcke mit je 10 Zielausgängen, unterstützt potentialfreie Kontakte und externe Telegrammverriegelung/-entriegelung, ordelay unlocking. Die Telegrammverriegelung/-entriegelung kann so eingestellt werden, dass ein Ein/Aus-Telegramm gesendet wird. ■ Steuerungsarten: Schaltsteuerung, Absolute Dimmsteuerung, Vorhangsteuerung, Alarmsteuerung, Prozentsteuerung, Sequenzsteuerung, Szenensteuerung, String(14 Bytes)-Steuerung, Logik-Kombinationssteuerung. ■ 5 logische Zustandsquellen: Mikrowellen-Sensorstatus, Helligkeitswert, Temperaturwert, Trockenkontaktstatus und externes Telegramm. ■ 2 logische Verknüpfungen: UND, ODER ■ 2 Betriebsarten: Einzelmodus und Master & Slave Modus. ■ 2 potentialfreie Kontakteingänge können als potentialfreie Kontakte oder LED-Anzeigen arbeiten. Die Steuerungstypen der potentialfreien Kontakte können als Schalter, Dimmer und Szene eingestellt werden. ■ Die logische Gültigkeit kann über einen externen Telegrammeingang eingestellt werden. ■ Der Sensor kann auf automatischen oder halbautomatischen Betrieb eingestellt werden. Grundlegende Parameter Betriebsspannung 21~30V DC Arbeitsstrom 20mA/30V DC Kommunikation KNX Kabeldurchmesser der KNX-Klemme 0,6 - 0,8mm Mikrowellen-Erfassungsbereich Φ28m (Installationshöhe:3m) Temperaturerfassungsbereich -30°C~70°C Luftfeuchtigkeitserfassungsbereich 20~95％RH Helligkeitserfassungsbereich 0~35000LUX
