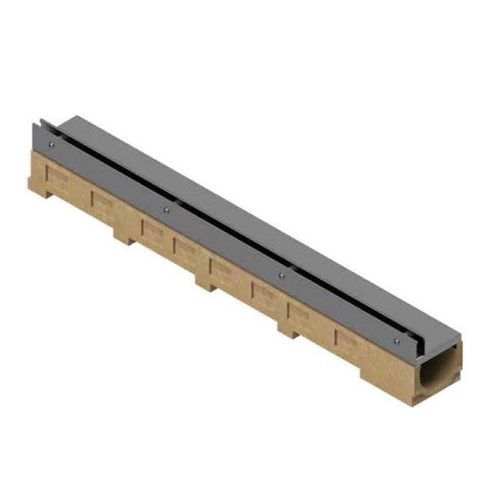

Abflussrinne / zentrale Schlitz INZA O100

GitterPolymerbetongalvanisiertem Stahlgitter

Produktübersicht
Verdeckter Kanal mit geschlitztem Gitter INZA O100, hergestellt aus Polymerbeton, mit geschlitztem Gitter für Pflasterhöhe H25 oder H50 mm in verzinktem Stahl oder AISI304 Edelstahl. Belastungsklasse A15 gemäß UNE EN1233. Innere Breite 100 mm; äußere Höhe variiert je nach Pflasterhöhe der Gitter. Nut-Feder-Verbindung und Vorprägungen zum Öffnen der Auslässe. Schlitzinnenbreite 15 mm; das Gitter hat eine umgeschlagene obere Kante zur Verstärkung des exponierten Bereichs. Freier Durchgang 17 mm bei bestimmten Gittertypen.

Varianten / typische Konfigurationen

• Polymerbeton-Kanal S100H60 mit verdecktem geschlitztem Gitter OTGH25 (verzinkter Stahl) – zentrale Fuge, freier Durchgang 17 mm, Pflasterhöhe 25 mm, Belastungsklasse A15, Kanalthöhe 25 mm, Länge 1000 mm; Außenmaße: 138x85x1000 mm.
• Polymerbeton-Kanal S100H100 mit verdecktem geschlitztem Gitter OTGH25 (verzinkter Stahl) – zentrale Fuge, freier Durchgang 17 mm, Pflasterhöhe 25 mm, Belastungsklasse A15, Kanalthöhe 25 mm, Länge 1000 mm; Außenmaße: 138x125x1000 mm.
• S100H60 mit verdecktem geschlitztem Gitter OLIH25 (verzinkter Stahl) – seitliche Fuge (L‑förmig), freier Durchgang 17 mm, Pflasterhöhe 25 mm; Außenmaße: 138x85x1000 mm.
• S100H100 mit verdecktem geschlitztem Gitter OLIH25 (verzinkter Stahl) – seitliche Fuge (L‑förmig), freier Durchgang 17 mm, Pflasterhöhe 25 mm; Außenmaße: 138x125x1000 mm.
• Konfigurationen verfügbar mit Gitterhöhen H = 25 mm oder H = 50 mm und äußeren Kanalthöhen 60 mm oder 100 mm in verzinktem Stahl oder AISI304 Edelstahl.

Zusatzinformationen (Produkteigenschaften)
Material Gitter: verzinkter Stahl, Edelstahl AISI304
Gitterhöhen: H = 25 mm (fußgänger); H = 50 mm (fußgänger)
Schlitztypen: zentrale Fuge – umgekehrtes „T“-Gitter; seitliche Fuge – L‑förmiges Gitter
Äußere Kanalthöhen: 60 mm, 100 mm

Eigenschaften / technische Spezifikationen

• Kanalkörper: Polymerbeton.
• Gittermaterialien: verzinkter Stahl oder AISI304 Edelstahl.
• Innere Kanalbreite: 100 mm.
• Gitterhöhen für Pflaster: H = 25 mm oder H = 50 mm (abhängig vom Belag).
• Verfügbare äußere Kanalthöhen: 60 mm oder 100 mm (je nach gewählter Gitter-/Pflasterhöhe).
• Schlitzinnenbreite: 15 mm; typischer freier Durchgang: 17 mm (je nach Gittertyp).
• Gittertypen: zentrale Fuge (umgekehrtes T) und seitliche Fuge (L‑förmig).
• Belastungsklasse: A15 (gemäß UNE EN1233).
• Standardlänge der Kanalabschnitte: 1000 mm.
• Beispiel-Außenmaße (je nach Variante): 138 x 85 x 1000 mm oder 138 x 125 x 1000 mm.
• Merkmale: Nut‑Feder-Verbindung zum Zusammensetzen; Vorprägungen zum Öffnen der Auslässe; umgeschlagene obere Kante der Gitter zur Verstärkung der exponierten Seite.
