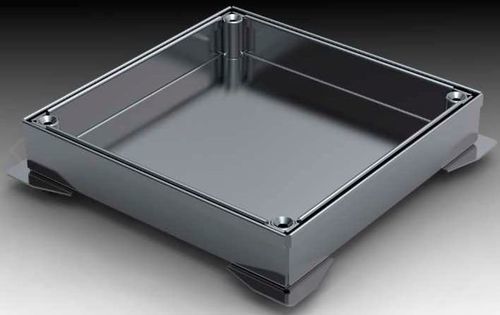

Schachtdeckel / galvanisiertem Stahl

quadratischA15B125

Beschreibung
Befüllbarer, wasserdichter Schachtdeckel aus verzinktem Stahl für Revisionsschächte, bei denen Wasserdichtigkeit und Geruchsvermeidung erforderlich sind. Bestehend aus Deckel und Rahmen (Serie TGR von Inza Inox), ausgelegt zum Einfüllen mit dem umgebenden Belag für eine nahezu unsichtbare Integration. Der Boden erlaubt das Verlegen von Pflastersteinen unterschiedlicher Höhe, Keramikfliesen, Holz oder anderen Bodenbelägen. Abdichtung durch EPDM‑Dichtung und Verschluss mit vier Schrauben. Lieferung inkl. Öffnungswerkzeug und zwei einschraubbaren Hebegriffen.

Eigenschaften

• Material: verzinkter Stahl (Standard); optional Edelstahl AISI304 / AISI316L für aggressive oder maritime Umgebungen
• Abdichtung: EPDM‑Dichtung mit vier Schraubenverschluss an den Ecken
• Lieferumfang: Öffnungswerkzeug und 2 einschraubbare Hebegriffe
• Konzipiert zum Befüllen mit dem umliegenden Belag (Pflaster, Fliesen, Holz etc.)
• Optional: Bewehrungsmatte für Einbetonierung erhältlich

Einsatzbereiche

• Revisionsschächte mit Anforderung an Wasserdichtigkeit und Geruchsabdichtung
• Fußgängerzonen und Bereiche mit Fahrzeugverkehr je nach Belastungsklasse
• Feuchte Umgebungen und Projekte mit Anspruch an optische Integration

Belastungsklassen

• Fußgängerverkehr – A15
• Leichtfahrzeuge – B125
• Städtischer Verkehr – C250
• Schwerere Beanspruchung – D400 (auf Anfrage)

Verfügbare Abmessungen

• Quadratische Größen von 300×300 mm bis 1000×1000 mm (z. B. 30×30, 40×40, 50×50, 60×60, 70×70, 80×80, 90×90, 1000×1000)

Beispielmaße typischer Varianten (außen × außen × Höhe)

• 315 × 315 × 70 mm
• 415 × 415 × 70 mm
• 515 × 515 × 70 mm
• 615 × 615 × 70 mm
• 715 × 715 × 70 mm
• 815 × 815 × 70 mm
• 915 × 915 × 70 mm
• 1015 × 1015 × 70 mm

Technische Spezifikationen

• Verschluss: Vier‑Schrauben‑System mit EPDM‑Dichtung
• Rahmen und Deckel: verzinkter Stahl (optional AISI304 / AISI316L)
• Profilhöhe: 70 mm (typisch)
• Enthält: Öffnungswerkzeug und 2 Hebegriffe
• Befüllbar mit: Pflaster, Fliesen, Holz oder anderen Bodenbelägen
• Optional: Bewehrungsmatte zur Einbetonierung
• Hersteller / Serie: Inza Inox – TGR Serie
• Belastungsklassen: A15, B125, C250 (D400 auf Anfrage)

Lieferung & Bestellung

• Lieferzeit und Versand abhängig vom Ziel; lagernde Artikel: üblicher Lieferzeitraum 24–48 Stunden
• Kontaktieren Sie den Lieferanten für Angebote, spezifische Maße, Belastungsklassen und Montagedetails
