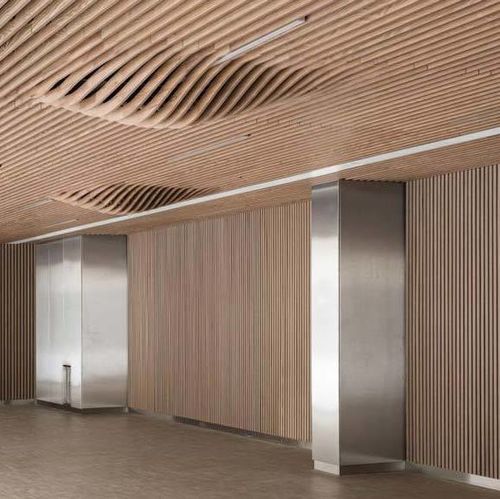

Akustikplatte für abgehängte Decken LINEA SHAPE 2

MassivholzEicheKiefer

Kurzbeschreibung
Lamellen-Akustikpaneel aus Massivholz für abgehängte Decken, geliefert als drei Paneele (1880 × 600 mm jeweils) zu einer Einheit 1880 x 1800 mm. Zur Montage auf T24-Tragsystemen.

Hauptmerkmale

• Ausgelegt für die Installation auf T24-Tragsystem

Akustische Leistung
Bewerteter Absorptionsindex: αw = 0.80
Absorptionsklasse: Klasse B
Akustische Daten (αp, αw, Absorptionsklasse) berechnet nach ISO 11654 (Linea + akustische Ergänzung + 20 mm Steinwolle auf E250 mm Hohlraum).

Technische Daten (Tabelle)
Paneelmaße: 1880 x 1800 mm (3 Paneele je 1880 × 600 mm)
Lamellenquerschnitt: 20 mm (Vorderseite) × 68 mm (Höhe)
Lamellenabstand: 65,71 mm
Mittlerer Abstand der Lamellen: 85,71 mm
Schwarze hintere Konterlamellen: 34 × 45 mm
Gesamtdicke: 343 mm
Holzarten: geschlitzte Kiefer; geschlitzte, finger-jointed Eiche
Flächenmasse: 13,7 kg/m² (Kiefer); 15,5 kg/m² (Eiche)
Öffnungsanteil: 77 %

Oberfläche / Brandverhalten (nach EN 13501-1)
Brandhemmende Oberflächen verfügbar. Euroklasse: B-s1, d0 oder B-s2, d0 je nach Holzart und Oberfläche.

Einbau
Einbau auf T24-Tragsystem gemäß NF EN 13964 und DTU 58-1.

Hinterpaneel
Starre akustische Steinwollplatten (2,4 kg/m²) mit schwarzem Vlies (Größe: 600 x 600 mm; Dicke: 20 oder 22 mm). Nicht geliefert von Laudescher.

Holz und Oberflächen

• Holzarten: Kiefer, Eiche
• Lamellenoberfläche: Klarlack
• Wachsfarbige Oberflächen: Weiß, Douglas, Eiche, Weißeiche, Cenza, Grün, Wenge, Schwarz
• Andere Farben auf Anfrage
• Klarlack empfohlen für empfindliche Umgebungen

Technische Spezifikationen

• Paneelmaße: 1880 x 1800 mm (3 Paneele je 1880 × 600 mm)
• Lamellenquerschnitt: 20 mm (Vorderseite) × 68 mm (Höhe)
• Lamellenabstand: 65,71 mm
• Mittlerer Abstand der Lamellen: 85,71 mm
• Schwarze hintere Konterlamellen: 34 × 45 mm
• Gesamtdicke: 343 mm
• Holzarten: geschlitzte Kiefer; geschlitzte, finger-jointed Eiche
• Flächenmasse: 13,7 kg/m² (Kiefer); 15,5 kg/m² (Eiche)
• Öffnungsanteil: 77 %
• Akustik: Bewerteter Index αw = 0.80; Absorptionsklasse B
• Brandverhalten: Euroklasse B-s1,d0 oder B-s2,d0 je nach Holz/Oberfläche
• Installationsnorm: NF EN 13964; DTU 58-1
• Hinterpaneel: starre akustische Steinwollplatten (nicht geliefert)
