Dachstuhlprofil für Baustellen

Produktübersicht

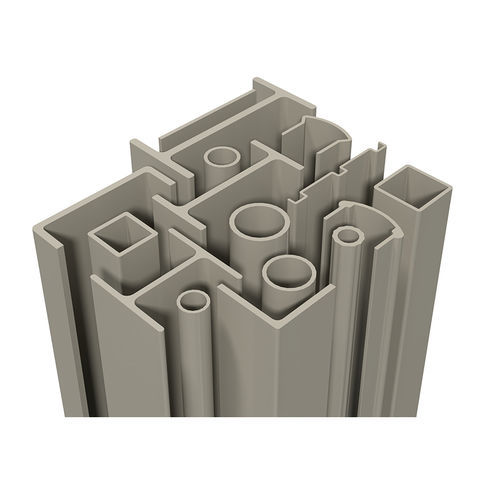

MEISER GFK-Konstruktionsprofile sind pultrudierte Tragschnitte, die als Alternative zu Stahl, Aluminium, Holz oder Beton für tragende und zugängliche Bauteile eingesetzt werden. Standardmatrix: ungesättigtes Polyester. Oberflächenabschluss: thermoplastisches Vlies. Standardfarbe: grau ähnlich RAL 7032. Herstellung nach EN 13706.

Anwendungen

• Treppen, Podeste, Laufstege und Leitern
• Unterkonstruktionen für Signalpodeste, Laufstege und Trittflächen im konstruktiven Ingenieurbau

Werkstoff und Aufbau
Pultrodierte Profile mit longitudinalen Glasfaser-Rovings und querverstärkenden Matten in einer ungesättigten Polyestermatrix. Das Oberflächenvlies sorgt für gleichmäßige Oberfläche und bessere Handhabung. Pultrusion gewährleistet konstante Faserorientierung und Maßhaltigkeit.

Zertifizierungen und Zulassungen
Produktion im Qualitätsmanagement nach ISO 9001:2015 und Prüfungen durch unabhängige Institute. MEISER besitzt die EBA-Zulassung für standardisierte GFK-Konstruktionsprofile gemäß TM 2010-354 I.NVT 4, wodurch der Einsatz im Bereich der Deutschen Bahn AG für die angegebenen Anwendungen möglich ist.

Technische Daten
Technisches Datenblatt verfügbar (gfk-tech-data-en-construction-profiles.pdf). Wichtige Eigenschaften:

Charakteristika / Spezifikationen

• Zugfestigkeit (axial): 240 MPa; transversal: 70–120 MPa
• Zugmodul (axial): 26.000 MPa; transversal: 8.000 MPa
• Biegefestigkeit (axial): 260 MPa; transversal: 100–120 MPa
• Biegemodul (axial): 24.000 MPa; transversal: 9.000 MPa
• Druckfestigkeit (axial): 250 MPa; transversal: 80–90 MPa
• Druckmodul (axial): 20.000 MPa; transversal: 4.500 MPa
• Schlagzähigkeit: 180 kJ/m²
• Interlaminare Scherfestigkeit: 70 MPa
• Dichte: 1,85 g/cm³
• Glasgehalt: 60 Gew.-%
• Barcol-Härte: >35°
• Spezifischer Durchgangswiderstand: 10^10 – 10^15 Ohm/cm
• Oberflächenwiderstand: 10^12 Ohm
• Durchschlagfestigkeit: 5 kV/mm
• Dielektrizitätskonstante: >5
• Linearer Wärmeausdehnungskoeffizient: 12×10^-6 mm/mmK
• Wärmeleitfähigkeit: 0,35 W/mK
• Spez. Wärmekapazität: 1,1 kJ/kgK
• Dauereinsatztemperatur: -60 bis +150 °C
• Wasseraufnahme: 0,15 %
• Formbeständigkeit (Martens): 200 °C
