Stahlkabel für Seiltragwerk

Stahlkabel für Seiltragwerk
Stahlkabel für Seiltragwerk
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Seiltragwerk

Beschreibung

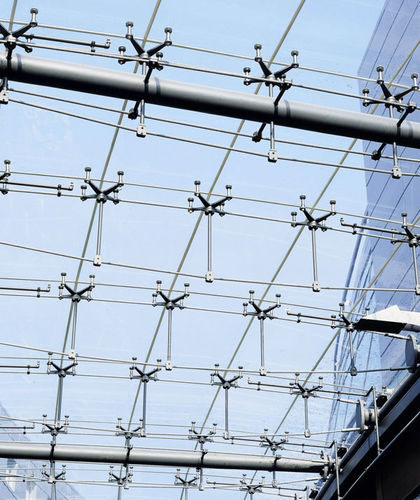

Die gewölbte Glasfassade schließt die Vorhalle des Firmengebäudes zum Vorplatz ab. Sie reicht mit einer Höhe von 19,9 m vom ersten bis zum fünften Stockwerk und spannt horizontal über 15,9 m Als Tragstruktur dient ein räumliches Seilsystem. Eigengewichtslasten werden über vertikale Seile abgetragen, Horizontallasten werden hingegen von horizontal verspannten Seilbinder aufgenommen. Die Seilbinder bestehen aus zwei vorgespannten, mit Hilfe von Edelstahl-Streben gegeneinander verspreizten Seilen. Zum Ausgleich möglicher Bauwerksverformungen sind diese an ihren Enden über Federelemente an der Primärstruktur verankert. Die Scheiben mit den Abmessungen 1,7 x 3,2 m bzw. 1,7 x 1,5 m werden punktuell über Edelstahl-Rotulen und Spider gehalten.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von MERO-TSK anzeigen
