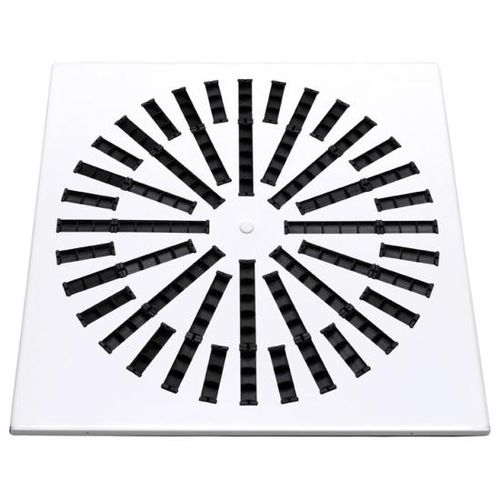

Deckenmontierter Luftdiffusor KQ1 SERIES

quadratischSchlitz

Allgemeines Die quadratischen Drallauslässe der Serie KQ1 und KQ8 verfügen über Frontplatten mit Schlitzen. Die Schlitze sind “sternförmig” angeordnet und verfügen über verstellbare Luftlenklamellen. Sie sind für die Verwendung sowohl für Zuluft als auch für Abluft geeignet und werden an der Decke montiert. Sie finden überall dort ihre Anwendung, wo ein ansprechendes Design gefragt ist und eine einfache Montage und Strahleinstellung geschätzt wird. Technische Eigenschaften Lieferbare Abmessungen von 300x300 bis 825x825 mm Kleinere Maße bei der Frontplatte 600x600 mm (Serie KQ…T) möglich Frontplatte aus Stahl pulverbeschichtet weiß RAL 9010 Verstellbare Luftlenklamellen aus ABS schwarz RAL 9005 (KQ1) oder feststehende Luftlenklamellen aus ABS schwarz RAL 9005 (KQ8) Klappbare StahlUmlenkbleche (AP-KQ) Einbauhöhe von 2,6 bis 4,1 m Verstellbare StahlUmlenkbleche RAL 9005 (AP-KQ) Volumenstrombereich von 50 bis 1770 m3/h Montage mit seitlichen Schrauben am Anschlusskasten oder mit Mittelschraube und weißer Zierkappe Anschlusskasten aus verzinktem Stahl mit oder ohne Lochblechdrossel, Volumenregler, Isolierung und Montagetraverse Anschlusskasten aus PS für die Maße 600x600 lieferbar Möglichkeit zur Ausführung aus Edelstahl AISI 304 oder AISI 316 poliert oder glatt
