Akustikplatte für abgehängte Decken LINEA 2.4.3

für DeckeFichteEiche

Präsentation

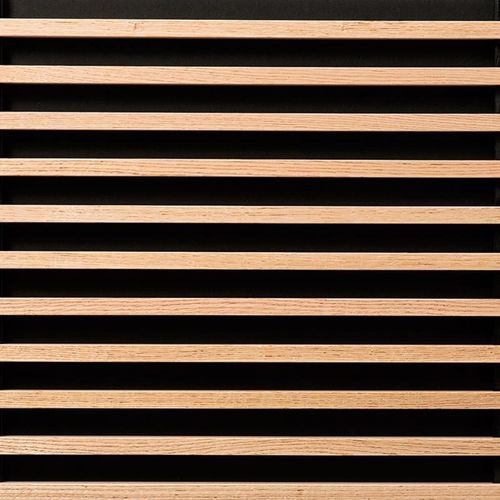

Das Linea 2.4.3 Paneel ist für den Einsatz als akustische Decke konzipiert. Technische Informationen, Abmessungen, Holzarten und Oberflächen sind unten aufgeführt.

Versionen

• zur Montage auf T24‑Unterkonstruktion
• zum Verschrauben (Montage auf Metall‑ oder Holzunterkonstruktion)

Eigenschaften (Tabelle)
Plattenmaße: 2495 x 600 mm (nur zum Verschrauben) / 1880 x 600 mm / 1265 x 600 mm
Lamellenquerschnitt: 20 mm (Vorderseite) x 42 mm (Höhe)
Abstand zwischen Lamellen: 34,55 mm
Mitte‑Mitte Abstand der Lamellen: 54,55 mm
Hintere Gegenleisten (schwarz): 34 x 45 mm
Gesamtdicke: 69 mm
Holzarten: Weißtanne, Kiefer, Eiche
Flächenmasse Weißtanne: 9,7 kg/m2
Flächenmasse Kiefer: 12,9 kg/m2
Flächenmasse Eiche: 15 kg/m2
Offener Bereich (Öffnungsprozentsatz): 63%

Akustische Werte
Bewerteter Absorptionsgrad: αw = 0,9
Absorptionsklasse: Klasse A
Die Absorptionsdaten (αp, αw, Klasse) wurden nach ISO 11654 berechnet (LINEA + akustische Ergänzung + LR 20 mm auf Luftspalt E250 mm). Die Schallabsorption wurde nach ISO 354 gemessen.

Oberfläche / Brandverhalten
Möglichkeit der Flammhemmung: Euroklasse B‑s1,d0 oder B‑s2,d0 je nach Holzart und Oberfläche.

Montagesystem
Montage auf T24‑Unterkonstruktion oder durch Verschrauben gemäß NF EN 13964 und DTU 58‑1.

Rückseite
Starre akustische Platten aus Steinwolle 2,4 kg/m2, mit schwarzem Vlies belegt (Format 600 x 600 mm; Dicke 20 oder 22 mm). Nicht geliefert von Laudescher.

Holzarten und Oberflächen
Holzarten

• Fingerverleimte Kiefer
• Weißtanne
• Kiefer
• Eiche

Lamellenoberflächen
Lack‑Finition

• Farblos

Feuerhemmende Lacke

• Farblos
• Weiß
• Douglas
• Eiche
• Weißeiche
• Honig

Wax‑Color Oberflächen

• Weiß
• Douglas
• Eiche
• Weißeiche
• Grün
• Cenza
• Wenge
• Schwarz

Bemerkungen
Andere Farben auf Anfrage. In sensiblen Umgebungen kann ein zusätzlicher farbloser Lack erforderlich sein.

Technische Daten / Spezifikationen

• Plattenmaße: 2495 x 600 mm (nur zum Verschrauben); 1880 x 600 mm; 1265 x 600 mm
• Lamellenquerschnitt: 20 mm (Vorderseite) x 42 mm (Höhe)
• Abstand zwischen Lamellen: 34,55 mm
• Mitte‑Mitte Abstand der Lamellen: 54,55 mm
• Hintere Gegenleisten (schwarz): 34 x 45 mm
• Gesamtdicke: 69 mm
• Holzarten: Weißtanne, Kiefer, Eiche
• Flächenmasse Weißtanne: 9,7 kg/m2
• Flächenmasse Kiefer: 12,9 kg/m2
• Flächenmasse Eiche: 15 kg/m2
• Offener Bereich: 63%
• Bewerteter akustischer Index: αw = 0,9 (Klasse A)
• Flammschutz: Euroklasse B‑s1,d0 oder B‑s2,d0 je nach Holzart/Oberfläche
• Montagesystem: T24‑Unterkonstruktion oder Verschraubung (NF EN 13964, DTU 58‑1)
• Rückseite: Steinwolleplatten 2,4 kg/m2 600 x 600 mm (Dicke 20 oder 22 mm) — nicht geliefert
