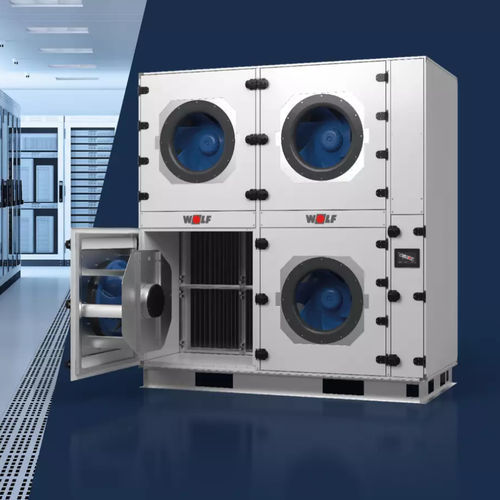

Kompakter rechenzentrums-wärmetauscher DCA

energieeffizient

Übersicht
Die DCA-Fanwall ist eine modulare, skalierbare Kühllösung für Unternehmens-, Colocation- und Hyperscale-Rechenzentren. Jedes Modul bietet bis zu 500 kW Kühlleistung und ist für steigende Rackdichten ausgelegt. Die kompakten Einheiten werden außerhalb des Serverraums im Technik-/Servicegang installiert und benötigen keine Doppelbodenluftverteilung. Großflächige, hocheffiziente Wärmeübertrager ermöglichen eine energie- und platzsparende IT-Wärmeabfuhr.

Leistung und Effizienz
Durch optimiertes Bauteillayout, geringe Luftwiderstände und intelligente Sequenzsteuerung lässt sich der Energieverbrauch gegenüber Standardlösungen reduzieren. Große Wärmeübertragerflächen mit optimiertem Lamellenabstand und IE5-Klasse EC-Motoren mit aktivem PFC sorgen für hohe thermische Leistung bei geringem Strombedarf.

Wesentliche funktionale Merkmale

• Kühlleistung: bis zu 500 kW pro Einheit
• Installation außerhalb des Serverraums im Technikgang; kein Doppelboden erforderlich
• Großflächige, hocheffiziente Wärmeübertrager für zuverlässige Wärmeabfuhr
• Optimiertes Luftstrom-Design zur Reduzierung von Druckverlusten
• IE5-Klasse EC-Motoren mit aktivem PFC
• Druckunabhängiges 2-Wege-Regelventil (PICV) für konstanten Volumenstrom und stabile Wärmeabfuhr
• Optimiertes Bauteillayout und geringe Luftwiderstände

Installation, Modularität und Logistik
Die kompakten DCA-Module lassen sich nebeneinanderstellen oder vertikal stapeln, um bedarfsgerecht Kühlkapazität zu erweitern und Redundanz zu integrieren. Die Gerätebreite orientiert sich an Euro-Palettenmaßen für hohe Transportlastdichten. Werksseitige Vormontage reduziert die Montagezeit vor Ort; Gabelstaplertaschen erleichtern die sichere Handhabung.

Betrieb und Steuerung

• Jede Einheit enthält ein integriertes Schaltkabinet; externes Schaltkabinet optional
• Vollständig integriertes und verkabeltes Steuerungssystem, werksgeprüft und vorkonfiguriert
• Intelligente Steuerungsoptionen: druckkonstante Regelung (Luftseite) basierend auf ΔT-variabler Luftgeschwindigkeit oder individuell konfigurierbar
• Unterstützt BACnet IP, BACnet MS/TP (via Modul), Modbus RTU/TCP/IP und RS-Schnittstellen
• Master/Slave-Betrieb oder Teamwork-Modus möglich; individuelle Programmieroptionen

Wartung und Service
Der volle Wartungszugang erfolgt über die Lüftertür vom Technikgang aus, sodass alle Servicearbeiten ohne Betreten des Serverraums durchführbar sind. Merkmale: verstärkte Scharniere, integrierte Sicherheitsabschaltung und schneller Filterwechsel über die Lüftertür, ausgelegt für geringe Lebenszykluskosten.

Rechenzentrums-Konformität und Zuverlässigkeit

• Strukturelle Integrität und Qualität geprüft nach DIN EN 1886
• Konform mit EN 50600 / ISO/IEC 22237 / ASHRAE TC 9.9
• Spezialisierte Rechenzentrums-Ventilatoren mit aktivem PFC
• Ventilatorleistung zertifiziert nach ISO 5801
• USV-Backup für das Steuersystem
• Doppelte Stromversorgung (Dual Feed) für maximale Betriebssicherheit
• Optionale FAT (Factory Acceptance Test) inklusive Funktions- und BMS-Integrationstests

Highlights / Produktstärken

• Modulares Fanwall-System für skalierbare Rechenzentrumskühlung
• Große Wärmetauscherflächen für effektiven Wärmetransport
• Geringe Montagezeit durch werksseitige Vormontage und Plug&Play-Bereitschaft
• Neben- oder Stapelaufstellung für skalierbare Kapazität und Redundanz
• 7" Touchscreen für Bedienung und Überwachung vor Ort

Illustrierte betriebliche Vorteile (Kurzinfos)

• Kein Doppelboden erforderlich — Hochleistungs-Kühlung ohne Bodenaufbau
• Einfache Wartung — alle Arbeiten vom Technikgang aus ausführbar
• Optimiertes Thermomanagement — unterstützt Hot-Aisle-Containment und Umluft des warmen Luftstroms
• Effiziente Verteilung der Kaltluft — gleichmäßige Zufuhr in den Cold Aisle über die Fanwalls

Technische Spezifikationen

• Modellbezeichnung: DCA
• Kühlleistung: bis zu 500 kW pro Einheit
• Motorentechnologie: IE5-Klasse EC-Motoren mit aktivem PFC
• Steuerung: Integriertes, werksgeprüftes Schaltkabinet; unterstützt BACnet IP, BACnet MS/TP (via Modul), Modbus RTU/TCP/IP und RS-Schnittstellen
• Hydraulik: Druckunabhängiges 2-Wege-Regelventil (PICV)
• Installation: Außerhalb des Serverraums im Technikgang; nebeneinander oder vertikal stapelbar; Gabelstaplertaschen für Transport
• Wartung: Voller Zugang über Lüftertür; verstärkte Scharniere und integrierte Sicherheitsabschaltung; schneller Filterwechsel
• Normen & Konformität: DIN EN 1886 geprüft; EN 50600 / ISO/IEC 22237 / ASHRAE TC 9.9 konform; Ventilatorleistung ISO 5801 zertifiziert
• Zuverlässigkeit: USV-Backup für das Steuersystem; doppelte Stromversorgung (Dual Feed)
• Werksoptionen: Vollständig integrierte Verkabelung, Vorkonfiguration, optionale FAT (Factory Acceptance Test)
