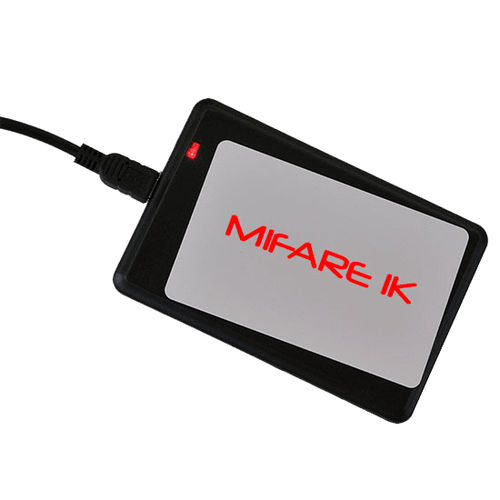

RFID-Kartenplotter LM10U

MIFAREKommunikationfür Sicherheitssysteme

Übersicht
Der MIFARE LM10U ist ein USB‑RFID‑Lesegerät, das die Seriennummer (USN/UID) von MIFARE 1K‑ und 4K‑Karten liest. Über USB verbunden gibt es die UID per Tastatur‑Emulation (keyboard wedge) aus, sodass die UID direkt an der Cursorposition in jeder Anwendung eingegeben wird. Unterstützt wird die 4‑Byte‑UID für MIFARE 1K und 4K.

Hauptmerkmale

• Lesen der Seriennummer (USN/UID) von MIFARE 1K und 4K Chips (4‑Byte‑UID).
• USB‑Anschluss mit Keyboard‑Wedge‑Schnittstelle für direkte Eingabe.
• Datenübertragung per Tastatur‑Emulation, keine Applikationsintegration erforderlich.
• Plattformübergreifend: kompatibel mit Windows, Linux und Mac; für aktuelle Windows‑Versionen (W7, W8, W10) meist treiberfrei.
• Leseanzeige über LED.
• Kompaktes, kostengünstiges Design für Schreibtisch oder Verkaufstresen.
• Unterstützt nicht MIFARE DESFire (7‑Byte‑UID) und keine 125‑kHz‑Transponder; arbeitet nur bei HF 13,56 MHz.
• Konfigurierbare Ausgabeformate: 8‑stellige HEX MSB/LSB, 10‑stellige DEC MSB/LSB; Konfigurationssoftware verfügbar.

Technische Hinweise
Der LM10U ist ein reiner Lesegerät für Proximity‑Chips und kein USB‑Encoder. Er arbeitet im HF‑Bereich 13,56 MHz; die Lesereichweite hängt vom Transponder ab und kann bis zu 6 cm betragen.

Leser‑Spezifikationen 13,56MHz LM10U
Abmessungen: 105 x 70 x 12 mm
Kartentypen: MIFARE 1K, MIFARE 4K und kompatible Chips mit 4‑Byte‑UID
Anschluss: USB, Keyboard‑Wedge‑Schnittstelle
Stromversorgung: 5 V DC, 100 mA
Leseanzeige: LED
Betriebstemperatur: 0 °C bis +60 °C
Lesereichweite: Bis zu 6 cm, abhängig vom Transponder
Übertragungsgeschwindigkeit: 1200 Baud

Technische Merkmale / Spezifikationen

• Modell: LM10U
• Technologie: HF RFID 13,56 MHz (MIFARE)
• UID‑Lesung: 4 Bytes (MIFARE 1K / 4K)
• Schnittstelle: USB (Tastatur‑Emulation)
• Stromversorgung: 5 V DC, 100 mA
• Anzeige: Lese‑LED
• Betriebstemperatur: 0 °C bis +60 °C
• Lesereichweite: bis zu 6 cm, abhängig vom Transponder
• Konfigurierbare Formate: 8 HEX MSB/LSB, 10 DEC MSB/LSB
• Übertragungsgeschwindigkeit: 1200 Baud
