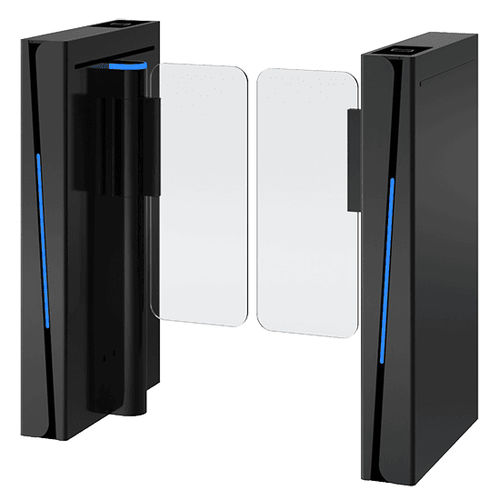

Speed Gate / Sicherheit TTSCPR11

HartglasAluminiumfür Personen mit eingeschränkter Mobilität

Übersicht
Eine kompakte, kosteneffiziente Zugangsschleuse, die modernes Erscheinungsbild und effizientes Zutrittsflussmanagement vereint. Geeignet für Fitnessstudios, Firmenzugänge sowie Freizeit- und Kulturstätten. Schlanke, schwarz eloxierte Aluminiumgehäuse optimieren den Platzbedarf bei gleichmäßiger Durchgangsabwicklung.

Hauptmerkmale

• Kompakte Schleuse: Gehäuselänge 600 mm.
• Gehäusematerial: Aluminium 3 mm, schwarz satinierte Oberfläche.
• Durchgangsbreiten: Standard 650 mm (1 UP) und PMR-Version 900 mm.
• Flügel: Plexiglas 10 mm (Sicherheitsglas optional).
• Flügelhöhe: 900 mm; Boden‑zu‑Flügel Abstand: 245 mm.
• Öffnungsgeschwindigkeit: 0,5–1,5 s.
• Durchsatz: bis zu 35 Personen/min.
• Erkennungssystem: 6 Paar Infrarotsensoren.
• Geräuschpegel: <65 dB.
• Betriebstemperatur: -20 bis +70 °C.
• Stromversorgung: 100–240 VAC 50/60 Hz; typischer Verbrauch 100 W.
• Zertifizierungen: CE / RoHS.

Details und Funktionen
Die Gehäuse des TTSCPR11 sind 600 mm lang, sodass eine Installation in Eingangsbereichen mit begrenztem Platz möglich ist. Gehäuse verschiedener Breiten (seitlich und zentral) lassen sich kombinieren, um zusammenhängende Passagenreihen zu bilden (z. B. Kombination 65 cm und PMR 90 cm). In der PMR‑Variante messen die Flügel 430 mm und ragen beim Öffnen 130 mm auf der Ein‑ bzw. Ausgangsseite hervor — entsprechenden Freiraum einplanen. Zentrale Gehäuse können mit beidseitig rotierenden Flügeln ausgestattet werden, um schnelle, zusammenhängende Durchgänge zu schaffen.

Typische Anwendungen

• Fitnessstudios und Freizeitzentren: ansprechender Eingangsauftritt und schneller Zugang für Mitglieder mit Taschen oder Ausrüstung.
• Firmenzugänge: kompakte, elegante Lösung für kleine bis mittelgroße Standorte.
• Freizeit und Kultur (Schwimmbäder, Bibliotheken, Museen): geeignet für Orte, an denen Platz und Design begrenzt sind.

Spezifikationen (Tabelle)
Merkmal — Beschreibung
Gehäuseabmessungen — Länge 600 mm, Höhe 980 mm, Dicke 130 mm
Durchgangsbreite — Standard 650 mm
PMR Durchgangsbreite — 900 mm
Flügelhöhe — 900 mm
Flügelmaterial — Plexiglas 10 mm, Sicherheitsglas optional
Boden‑zu‑Flügel Abstand — 245 mm
Öffnungsgeschwindigkeit — 0,5–1,5 s
Durchsatz — Bis zu 35 Personen/min
Gehäusefinish — Aluminium 3 mm, schwarz satinierte Oberfläche
Erkennungssystem — 6 Paar Infrarotsensoren
Geräuschpegel — <65 dB
Betriebstemperatur — -20 bis +70 °C
Stromversorgung — 100–240 VAC 50/60 Hz
Stromverbrauch — 100 W
Zertifizierung — CE / RoHS

Technische Merkmale

• Modell: TTSCPR11
• Gehäuse: 600 x 980 x 130 mm (L x H x Dicke)
• Gehäusefinish: Aluminium 3 mm, schwarz satinierte Oberfläche
• Standard Durchgangsbreite: 650 mm (1 UP)
• PMR Durchgangsbreite: 900 mm
• Flügelhöhe: 900 mm
• Flügel: Plexiglas 10 mm (Sicherheitsglas optional)
• Boden → Flügel Abstand: 245 mm
• Öffnungsgeschwindigkeit: 0,5–1,5 s
• Durchsatz: bis zu 35 Pers./min
• Erkennung: 6 Paar Infrarotsensoren
• Geräuschpegel: <65 dB
• Betriebstemperatur: -20 bis +70 °C
• Stromversorgung: 100–240 VAC 50/60 Hz
• Verbrauch: 100 W
• Zertifizierungen: CE / RoHS
