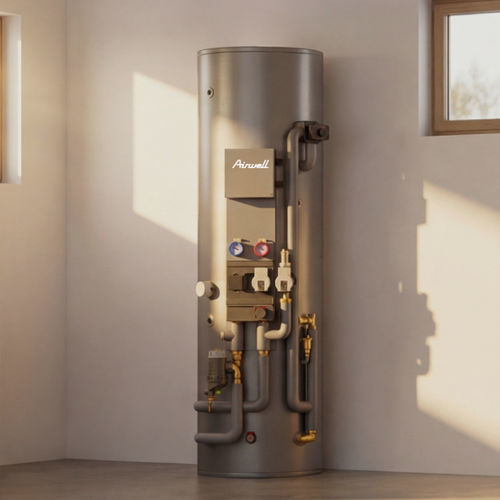

Puffertank HYDRODUO TEREO

Präsentation
All-in-One-Hydraulikmodul für geothermische Wärmepumpen. Puffer + Warmwasser und konfigurierbar für 1 oder 2 Heizkreise.

Speicher und Konfiguration

• Vormontierte DUO-Speicher – Trinkwarmwasser und Pufferspeicher.
• Modulreferenz (Beispiel auf der Seite): ODHB.
• Verfügbare Warmwasser-Kapazitäten: 200 L und 300 L.

Funktion und Vorteile
Entwickelt und hergestellt in Frankreich. HYDRODUO ist eine montagefertige Lösung, die geothermische Wärmepumpeninstallationen vereinfacht und optimiert. Alle wichtigen Komponenten sind in einem kompakten, standardisierten Aufbau integriert für eine schnelle, zuverlässige und langlebige Inbetriebnahme und optimalen Endbenutzerkomfort.

Kompatibilität und Einsatz

• 100% kompatibel mit der geothermischen Wärmepumpe TEREO.
• Funktioniert auch mit allen Airwell-Wärmepumpen (R290 oder R32, Monoblock oder Split) bis 16 kW.
• Speichert die von der Wärmepumpe erzeugte Wärme, um Kurzzyklen zu reduzieren und den Energieverbrauch zu optimieren.

Komponenten und Eigenschaften

• Plug & Play: vormontiert zur Zeitersparnis bei der Installation.
• Edelstahlbehälter für Langlebigkeit (Wärmetauscher: Edelstahl 444).
• Hohe Kapazität, angepasst an WELLEA-Wärmepumpen bis 16 kW.
• Werksseitig integrierte Warmwasser-Backup-Heizung zur Sicherstellung von Warmwasser bei Ausfall oder Störung.
• Kompakte Aufstellfläche zur Platzersparnis (Beispiel Aufstellfläche: 0,57 m²).

Modularität / Baureihen
Das Produkt wird in mehreren modularen Konfigurationen angeboten, um den Anforderungen der Baustelle gerecht zu werden:

• HYDRODUO ESSENTIEL: elektrische Zuluftheizung, 3-Wege-Warmwasser-Ventil, Stellmotor Warmwasser-Ventil.
• HYDRODUO 1 ZONE: elektrische Zuluftheizung, 3-Wege-Warmwasser-Ventil, Stellmotor Warmwasser-Ventil, Zirkulationspumpe Zone 1, Temperatursensoren (Warmwasser).
• HYDRODUO 2 ZONES: elektrische Zuluftheizung, 3-Wege-Warmwasser-Ventil, 3-Wege-Ventil Zone 2, Stellmotor Warmwasser-Ventil, Zirkulationspumpe Zone 1, Zirkulationspumpe Zone 2, Temperatursensoren (Warmwasser & Zone 2), Stellmotor Ventil Zone 2.

Komfort und Einsatzbereiche

• Kompatibel mit Fußbodenheizungen mit Kühlfunktion und Gebläsekonvektoren für Sommer-/Winterkomfort.
• Ideal zur Stabilisierung geothermischer Heizsysteme und zur Verbesserung der Gesamtwirkungsgrade durch Speicherung der erzeugten Energie.

Dokumentation und Medien
Produktdatenblatt zum Download (technisches PDF zum Produkt). Präsentations- und Produktionsvideos verfügbar.

Technische Daten

• Warmwasser-Optionen: 200 L oder 300 L.
• Warmwasser 200 L: Wärmetauscherfläche 2,5 m²; Wärmetauschermaterial: Edelstahl (444); Energieklasse: C.
• Warmwasser 300 L: Wärmetauscherfläche 3,1 m²; Wärmetauschermaterial: Edelstahl (444); Energieklasse: C.
• Pufferspeicher: Volumen 90 L; maximaler Druck 7 bar.
• Abmessungen (variieren je nach Konfiguration):
  - Modul 200 L: Höhe 1700 mm; Durchmesser 620 mm; Gerätemaße (LxHxT): 1200 x 1840 x 800 mm; Nettogewicht: 100–115 kg je nach Version.
  - Modul 300 L: Höhe 2150 mm; Durchmesser 620 mm; Gerätemaße (LxHxT): 2250 x 1000 x 1100 mm; Nettogewicht: 120–135 kg je nach Version.
• Stromversorgung & Warmwasser-Backup: Backup-Heizleistung 3 kW (je nach Version, Typ-E-Stecker oder Schaltschrank je nach Modell).
• Beispielhafte Innenunit-Referenzen (auf der Seite genannt): 7SP130005 / 7SP130006 / 7SP130007 / 7SP130008 / 7SP130009 / 7SP130010 (je nach 200 L / 300 L Variante und Zonenanzahl).
• Aufstellfläche: kompaktes Format (z. B. 0,57 m² laut Produktpräsentation).
