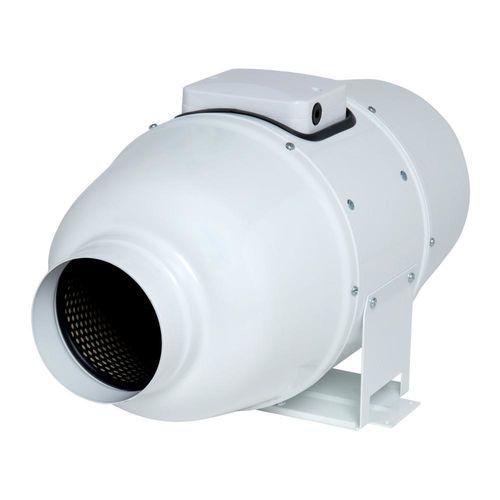

Axialventilator IN LINE XSilent

für AbzugkanalisierbarWohnbereich

Kurzbeschreibung
IN LINE XSilent ist ein sehr leiser, leistungsstarker Kanalventilator mit Stahlgehäuse und 50 mm innerer Schalldämmung.

Anwendungen
Der Kanalventilator IN LINE XSilent belüftet größere Räume bei niedrigem Geräuschpegel: Villa, Hotel, Bibliothek, Besprechungsraum, Kino, Hörsaal usw. XSilent kann in Zuluft- oder Abluftbetrieb auf runden Leitungen arbeiten und an jeder Stelle des Systems installiert werden. Er bietet bis zu 2 Ventilationsgeschwindigkeiten bei Anschluss an einen Frequenzumrichter und kann mit einem Spannungsregler betrieben werden.

Funktion

• Belüftung größerer Räume in Wohn- oder Gewerbeumgebungen.
• Luftförderung oder -absaugung mit 1 oder 2 Geschwindigkeiten, steuerbar über Umrichter oder Spannungsregler.

Produktvorteile

• Sehr leise dank 50 mm innerer Dämmung: bis zu 23 dB(A).
• Optimierte aeraulische Leistung.
• Stahlgehäuse.

Hauptmerkmale

• Materialien:
  • Außen-Gehäuse aus lackiertem Stahl
  • Innen-Gehäuse und Laufrad aus ABS
• Thermische und akustische Dämmung: 50 mm Steinwolle
• 7 Modelle: Ø 100 mm bis Ø 315 mm, max. Volumenstrom 240 bis 1950 m³/h
• Einphasen-Hochleistungs-2-Gang-Motor auf Kugellagern
• Eingebauter Überhitzungsschutz

Einbau

• Anschluss an Zu- und Abluftleitungen
• Kann in jeder Lage installiert werden
• Befestigungsplatte für Wandmontage
• Reihenschaltung für höheren Druck oder Parallelschaltung für höheren Volumenstrom möglich
• Frischluftzufuhr über Einlassgitter oder Türspalt
• Betriebstemperaturbereich: 1°C bis 45°C
• Maximale Ablufttemperatur: 60°C

Referenzen (Tabelle)
Referenz | Lebensdauer (h) | Anzahl Geschwindigkeiten | Isolationsmaterial | Motortyp
11022350 - IN LINE XSilent 100 | 40000 | 2 | (leer) | AC
11022351 - IN LINE XSilent 125 | 40000 | 2 | (leer) | AC
11022352 - IN LINE XSilent 150 | 40000 | 2 | (leer) | AC
11022353 - IN LINE XSilent 160 | 40000 | 2 | (leer) | AC
11022354 - IN LINE XSilent 200 | 40000 | 2 | (leer) | AC
11022355 - IN LINE XSilent 250 | 40000 | 2 | (leer) | AC
11022356 - IN LINE XSilent 315 | 40000 | 2 | (leer) | AC

Abmessungen (Tabelle)
Referenz | A (mm) | B (mm) | C (mm) | D (mm) | H (mm) | L (mm) | Ø (mm) | Gewicht (kg)
11022350 - IN LINE XSilent 100 | 215 | 505 | 237 | 100 | 237 | 505 | 100 | 4,6
11022351 - IN LINE XSilent 125 | 215 | 474 | 237 | 125 | 237 | 474 | 125 | 4,6
11022352 - IN LINE XSilent 150 | 247 | 580 | 260 | 150 | 260 | 580 | 150 | 6,1
11022353 - IN LINE XSilent 160 | 247 | 580 | 260 | 160 | 260 | 580 | 160 | 6,1
11022354 - IN LINE XSilent 200 | 293 | 550 | 295 | 200 | 295 | 550 | 200 | 8
11022355 - IN LINE XSilent 250 | 358 | 658 | 360 | 250 | 360 | 658 | 250 | 15
11022356 - IN LINE XSilent 315 | 432 | 780 | 434 | 315 | 434 | 780 | 315 | 25

Aeraulische Daten (Tabelle)
Referenz | Volumenstrom bei V max (m³/h) | Volumenstrom bei V min (m³/h)
11022350 - IN LINE XSilent 100 | 240 | 100
11022351 - IN LINE XSilent 125 | 340 | 155
11022352 - IN LINE XSilent 150 | 555 | 405
11022353 - IN LINE XSilent 160 | 555 | 405
11022354 - IN LINE XSilent 200 | 1020 | 731
11022355 - IN LINE XSilent 250 | 1330 | 1050
11022356 - IN LINE XSilent 315 | 1950 | 1530

Akustische Daten (Tabelle)
Referenz | Schalldruck in 3 m bei V max (dB(A)) | Schalldruck in 3 m bei V min (dB(A))
11022350 - IN LINE XSilent 100 | 27 | 16
11022351 - IN LINE XSilent 125 | 25 | 16
11022352 - IN LINE XSilent 150 | 33 | 26
11022353 - IN LINE XSilent 160 | 33 | 26
11022354 - IN LINE XSilent 200 | 36 | 30
11022355 - IN LINE XSilent 250 | 38 | 34
11022356 - IN LINE XSilent 315 | 40 | 36

Elektrische Daten (Tabelle)
Referenz | Spannung (V) | Frequenz (Hz) | Max. Leistung (W) | Schutzart | Max. Strom (A) | Schutzstrom (A)
11022350 - IN LINE XSilent 100 | 220/240 | 50/60 | 23 | IPX4 | 0,2 | 2
11022351 - IN LINE XSilent 125 | 220/240 | 50/60 | 23 | IPX4 | 0,2 | 2
11022352 - IN LINE XSilent 150 | 220/240 | 50/60 | 52 | (leer) | 0,3 | 2
11022353 - IN LINE XSilent 160 | 220/240 | 50/60 | 52 | (leer) | 0,3 | 2
11022354 - IN LINE XSilent 200 | 220/240 | 50/60 | 110 | IPX4 | 0,6 | 2
11022355 - IN LINE XSilent 250 | 220/240 | 50/60 | 178 | (leer) | 1 | 2
11022356 - IN LINE XSilent 315 | 220/240 | 50/60 | 313 | (leer) | 2 | 2

Regulatorische Daten
ErP - Belüftung: Vom Ökodesign-Verordnung 327/2011 ausgeschlossen (da P < 125 W) und vom Ökodesign-Verordnung 1253/2014 aufgrund des Gehäuses ausgeschlossen.

Elektrische Isolationsklasse (Tabelle)
Elektrische Isolationsklasse
Klasse 2

Merkmale / Technische Spezifikationen

• Produktname: IN LINE XSilent
• Marke: Aldes
• Material: lackiertes Stahlaußengehäuse; Innengehäuse und Laufrad aus ABS
• Akustische Dämmung: 50 mm Steinwolle (innen)
• Verfügbare Modelle / Rohr-Ø: 100, 125, 150, 160, 200, 250, 315 mm
• Volumenstrom-Bereich (max): 240 bis 1950 m³/h je nach Modell
• Volumenstrom bei Min-Geschwindigkeit: 100 bis 1530 m³/h je nach Modell
• Schalldruck in 3 m: von 25 bis 40 dB(A) bei V max (modellabhängig), bis 16 dB(A) bei V min für die kleinsten Größen
• Motor: einphasiger Hochleistungs-2-Gang-Motor auf Kugellagern
• Spannung / Frequenz: 220/240 V, 50/60 Hz
• Lebensdauer: 40.000 h
• Anzahl Geschwindigkeiten: 2 (bis zu 2 Geschwindigkeiten über Umrichter; kompatibel mit Spannungsregler)
• Eingebauter Überhitzungsschutz
• Schutzart: IPX4 für einige Modelle (siehe elektrische Daten)
• Elektrische Isolationsklasse: Klasse 2
• Betriebstemperaturbereich: 1°C bis 45°C
• Maximale Ablufttemperatur: 60°C
• Installation: kann an beliebiger Stelle in einer runden Leitung installiert werden; Reihen- oder Parallelschaltung möglich; Befestigungsplatte für Wandmontage
