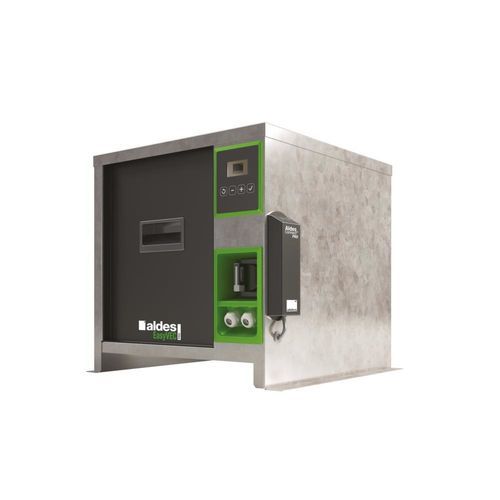

Doppelflutiges Lüftungsgerät EASYVEC® C4 PRO

zentralzentralWohnbereich

Übersicht
Die EasyVEC® C4 PRO‑Baureihe umfasst Gehäuseventilatoren für effiziente, energiesparende Belüftung von Mehrfamilienwohngebäuden. Das Design erleichtert Montage, Inbetriebnahme und Wartung und erlaubt die Integration in Lösungen zur Rückgewinnung von Wärme für die Trinkwassererwärmung.

Produktzusammenfassung
EasyVEC® C4 PRO belüftet Mehrfamilienhäuser zur Sicherstellung der Raumluftqualität und zum Schutz der Bausubstanz. In Kombination mit der T.Flow® Hygro+ / Nano‑Lösung für Warmwasser werden die im abgesaugten Luftstrom enthaltenen Wärmeenergie zurückgewonnen. Die Micro‑watt Konstantdruckregelung reduziert Heizkosten gegenüber nicht geregelten Geräten. AldesConnect™ Pro ermöglicht Fernüberwachung für schnellere Störungsbehebung.

Produktvorteile

• Große Auswahl: 400 bis 4.000 m³/h
• Bis zu 50 % geringerer Stromverbrauch gegenüber Standardgeräten
• 100 % recyclingfähige Komponenten
• Auswahlhilfen: Selector poWair und Conceptor Ventilation Software
• Platzsparende Montage: zerlegbar für Einbringung in enge Räume
• Einfache Konfiguration: ergonomische, integrierte Benutzeroberfläche
• Wartungsfreundlich: ein Zugangspanel und QR‑verknüpfte Dokumentation

Hauptmerkmale

• Micro‑watt Konstantdruckregelung
• Weitere Betriebsarten: 0‑10 V Eingang und konstante Drehzahl
• EC‑Motor mit geringem Verbrauch (50/60 Hz)
• Rückwärtsgekrümmtes Laufrad
• Gehäuse aus verzinktem Stahl Z275
• Ergonomische, intuitive Benutzeroberfläche
• Näherungsschalter serienmäßig
• Feuchtegeregelter oder vorkonfigurierter T.Flow‑Betrieb
• Kompatibel mit verschiedenen Kanaltypen, auch mit Abzweigungen
• Zentrale Systeme: Wartungskostenersparnis
• Alarmrelais per Verdrahtung auf der Leiterplatte verfügbar
• Modbus RS485 serienmäßig
• Optionen: fester Druckschalter 80 Pa für GAS CMEV, kanalseitiger Auslass, AldesConnect® Pro
• Made in France

Funktionsprinzip
EasyVEC® C4‑Geräte fördern die Abluft aus Wohnungen ab, um die Raumluftqualität zu erhalten und das Gebäude zu schützen. Drehzahl und Druck werden geregelt, um eine ausgeglichene Belüftung und Energieeffizienz sicherzustellen.

Einbau / Montagehinweise

• Auf schwingungsdämpfender Bodenplatte gemäß DTU 68.3 installieren
• Geeignet für Innen‑ oder Außenaufstellung
• Ausreichenden Freiraum vor dem Zugangspanel für Wartungsarbeiten lassen
• Bei Dachaufstellung windgeschützt positionieren, um Druckverluste am Auslass zu minimieren
• Zur Verbesserung der akustischen und aeraulischen Leistung: Schalldämpfer an den Anschlüssen montieren; ALDES VIRTUO‑FIX Dichtzubehör verwenden; MS PRO flexible Dämpfer für Kanalvibrationen einsetzen

Technische Merkmale (Kurz)

• Zertifizierung C4 Ø160
• Kompatibel mit dem technischen Zulassungsnachweis "Bahia" Nr. 14.5/17‑2267
• ESC‑berechtigt: BAR‑TH‑127

Allgemeine Daten (Tabelle)
Isoliermaterial | Motortyp
| EC

Aerodynamische Daten (Referenzen vs Luftstrom)
Referenzen | Luftstrom (m³/h)
11034960 - EasyVEC® C4 PRO 400 | 400
11034961 - EasyVEC® C4 PRO 700 | 700
11034962 - EasyVEC® C4 PRO 1000 | 1000
11034963 - EasyVEC® C4 PRO 1500 | 1500
11034964 - EasyVEC® C4 PRO 2000 | 2000
11034965 - EasyVEC® C4 PRO 2500 | 2500
11034966 - EasyVEC® C4 PRO 3000 | 3000
11034967 - EasyVEC® C4 PRO 4000 | 4000

Elektrische Daten (Referenzen vs Max. Leistung / Schutzart / Max. Strom / Versorgung)
Referenzen | Max. Leistung (W) | Schutzart | Max. Strom (A) | Versorgung
11034960 - EasyVEC® C4 PRO 400 | 50 W | IP24 | 0,5 A | Einphasen
11034961 - EasyVEC® C4 PRO 700 | 69 W | IP24 | 1,66 A | Einphasen
11034962 - EasyVEC® C4 PRO 1000 | 164 W | IP24 | 1,66 A | Einphasen
11034963 - EasyVEC® C4 PRO 1500 | 171 W | IP24 | 2,4 A | Einphasen
11034964 - EasyVEC® C4 PRO 2000 | 250 W | IP24 | 2,4 A | Einphasen
11034965 - EasyVEC® C4 PRO 2500 | 264 W | IP24 | 4,11 A | Einphasen
11034966 - EasyVEC® C4 PRO 3000 | 429 W | IP24 | 4,11 A | Einphasen
11034967 - EasyVEC® C4 PRO 4000 | 615 W | IP24 | 6,34 A | Einphasen

Abmessungen / Mechanische Kenndaten (ausgewählte Spalten)
Referenzen | Ø (mm) | Gewicht (kg) | L (mm) | H (mm)
11034960 - EasyVEC® C4 PRO 400 | 160 | 25 | 432 | 408,3
11034961 - EasyVEC® C4 PRO 700 | 250 | 25 | 432 | 408,3
11034962 - EasyVEC® C4 PRO 1000 | 200 | 50 | 688,6 | 408,3
11034963 - EasyVEC® C4 PRO 1500 | 130 | 62 | 891 | 559
11034964 - EasyVEC® C4 PRO 2000 | 130 | 62 | 891 | 559
11034965 - EasyVEC® C4 PRO 2500 | 170 | 75 | 1007 | 659
11034966 - EasyVEC® C4 PRO 3000 | 170 | 75 | 1007 | 659
11034967 - EasyVEC® C4 PRO 4000 | 190 | 85 | 1057 | 747

Regelwerk & Zertifizierungen

• Technische Stellungnahmen: Nr. 14.5/17‑2267_V3 ; 14.5/16‑2185_V2
• Konform mit Ökodesign‑Verordnung 1253/2014 und Energieetikett‑Verordnung 1254/2014 (Belüftung)
• EEC‑Berechtigung: Ja
• ESC‑Datenblatt Nr.: BAR‑TH‑127

Technische Spezifikationen

• Modellreihe: EasyVEC® C4 PRO
• Anwendungen: Belüftung von Mehrfamilienwohngebäuden; kompatibel mit Lösungen zur Warmwasser‑Wärmerückgewinnung
• Regelung: Micro‑watt Konstantdruckregler; 0‑10 V und Konstantdrehzahl; feuchtegesteuerter oder vorkonfig. T.Flow‑Modus
• Konnektivität: Modbus RS485 standardmäßig; AldesConnect™ Pro kompatibel
• Motor: EC‑Motor mit geringem Verbrauch (50/60 Hz)
• Laufrad: rückwärtsgekrümmt
• Gehäuse: verzinkter Stahl Z275
• Schutzart: IP24 (Varianten siehe elektrische Tabelle)
• Zertifizierungen & Zulassungen: C4 Ø160 Zertifizierung; kompatibel mit Bahia Nr. 14.5/17‑2267; Brandschutzzeugnisse verfügbar
• Zubehör/Optionen: 80 Pa Druckschalter‑Kit, kanalseitiger Auslass, AldesConnect® Pro, Anschlüsse und antivibrationslager
• Hergestellt in: Frankreich
