Metall-Anschluss TPC / TS / YS / COLL SERIES
geradeTY-förmig

Metall-Anschluss
Metall-Anschluss
Metall-Anschluss
Metall-Anschluss
Metall-Anschluss
Metall-Anschluss
Metall-Anschluss
Metall-Anschluss
Metall-Anschluss
Metall-Anschluss
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Material
Metall
Weitere Eigenschaften
gerade, T, Y-förmig

Beschreibung

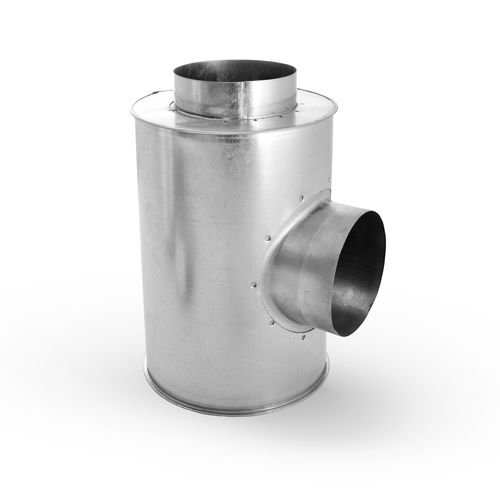

T-stücke mit einem Durchmesser zwischen 80 und 1600 mm und einem Winkel von 15, 30, 45, 60 und 90 Grad sind aus verzinktem, säurebeständigem oder Aluminiumblech ausgeführt. Empfehlenswert ist die Ausführung mit EPDM-Dichtung, die Dichtungsklasse "D" gemäß Eurovent garantiert (SITAC-Zertifikat). Bei den zwei Versionen sind mehrere Typen von Dreiwegstücken zu unterscheiden: Für Durchmesser zwischen 80 und 315 mm werden Dreiwegstücke TPC / TPCL sowie Vierwegstücke XCP / XCPL, die aus Drucklaschen SP / SPL ausgeführt sind, verwendet. Diese besitzen einen symmetrischen 90-Grad-Auslauf. Sonstige Durchmesser mit dem 90-Grad-Winkel sind als Dreiwegstücke TSC / TSCL und Vierwegstücke XSC / XSCL für symmetrische Ausläufe sowie TS / TSL und XS / XSL für asymmetrische Ausläufe ausgeführt. Beliebiger Winkel zwischen 15 und 90 Grad sind als gleich durchlässige Dreiwegestücke TSV / TSVL und gleich durchlässige Vierwegestücke XSV / XSVL ausgeführt. Hosenstücke YSV / YSVL ermöglichen gleichmäßige Verteilung der Luft in zwei Abflüße, die den selben oder kleineren Durchmesser wie der Zufluß haben können. Werden mit 30-, 45- und 60-Grad-Winkel, gemessen vom Austrittsachse, hergestellt.
