Montagesystem für Ziegeldach CURVED
für FlachdächerAufdachfür Photovoltaikanwendung

Montagesystem für Ziegeldach
Montagesystem für Ziegeldach
Montagesystem für Ziegeldach
Montagesystem für Ziegeldach
Montagesystem für Ziegeldach
Montagesystem für Ziegeldach
Montagesystem für Ziegeldach
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Ziegeldach, für Flachdächer
Art
Aufdach
Weitere Eigenschaften
für Photovoltaikanwendung

Beschreibung

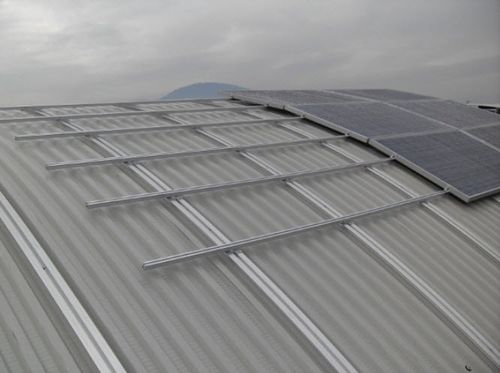

Dieser Lösungsvorschlag betrifft die Anbringung von PV-Modulen auf gekrümmten Strukturen. Er sieht die Anbringung eines Tragsystems vor. Dabei wird ein aus einer Aluminiumlegierung (EN-AW 6060) extrudiertes Profil benutzt, dessen Krümmung der gekrümmten Geometrie der Eindeckung folgt: Anschließend erfolgt die Anbringung eines zweiten Tragsystems. Auch dieses besteht aus einem aus einer Aluminiumlegierung (EN-AW 6060) gezogenem Profil, das geeignet geformt und am ersten Tragsystem durch ein innovatives Dehnungssystem verankert ist: Vorteile: Auch für sehr kleine Krümmungsradien geeignet Genügend Platz zur Kabelverlegung Umfangreiche Belüftungsfläche unter dem Modul Funktionstrennung von Dach- und PV-System Dehnmöglichkeit des gesamten PV-Tragsystems Montage unmittelbar nach der Montage der Eindeckung möglich In Verbindung mit dem System TEK28 von Alubel besteht vollständige Begehbarkeit Zertifiziertes System First Solar System für jede Last nachprüfbar (Modullast, Schneelast usw.)
