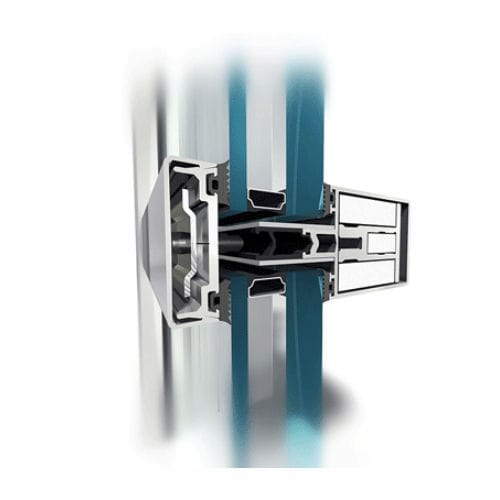

Vorhangfassade / freitragende Struktur MB-SR50 EI
aus Aluminium und Glas

Vorhangfassade / freitragende Struktur
Vorhangfassade / freitragende Struktur
Vorhangfassade / freitragende Struktur
Vorhangfassade / freitragende Struktur
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
freitragende Struktur
Material
aus Aluminium und Glas

Beschreibung

Das System der Fassade in Pfosten-Riegelbauweise MB-SR50 EI ist für die Planung und Fertigung von leichten Feuerschutz-Vorhangwänden als aufgehängte oder füllende Konstruktionen in den Feuerschutzklassen EI15, EI30, EI45, EI50 nach der Norm PN-EN 1364-3 bestimmt. Das System wird als nicht feuerverbreitend eingestuft. Die Tragkonstruktion des Systems besteht aus vertikalen (Pfosten) und horizontalen (Riegel) Aluminium-Kastenprofilen mit charakteristischer Breite von 50 mm, die entsprechend miteinander verbunden (Aluminiumgitterkonstruktion) an der Gebäudekonstruktion mit speziellen Stützprofilen befestigt werden. Um die Feuerwiderstandsfähigkeit der Aluminiumprofile herzustellen, wurden Pfosten und Riegel mit speziellen Feuerschutzeinsätzen ausgerüstet. Ein Feuerschutzeinsatz besteht aus einem Aluminiumprofil mit spezieller Form, das die Rolle der Verstärkung übernimmt und mit Platten aus Feuerschutzstoffen abgedeckt wird. Durch diese Konstruktion konnten im System Pfosten- und Riegelprofile des Standardsystems MB-SR50 eingesetzt werden, was auch die Wirtschaftlichkeit des Systems beeinflusste. Im System MB-SR50 EI wurden Pfosten mit der Tiefe von 85÷185 mm und Riegel mit der Tiefe von 65÷145 mm eingesetzt. Im System wird eine Laschverbindung des Riegels mit dem Pfosten vorgesehen, wodurch eine effiziente Entwässerung und Belüftung der Scheibenzwischenräume gewährleistet wird. Um den optimalen Wärme- und Schallschutz zu erreichen, wurde ein durchlaufender Isoliersteg (Isolator) aus HPVC und profilierte EPDM-Glasdichtungen im System angewandt.
