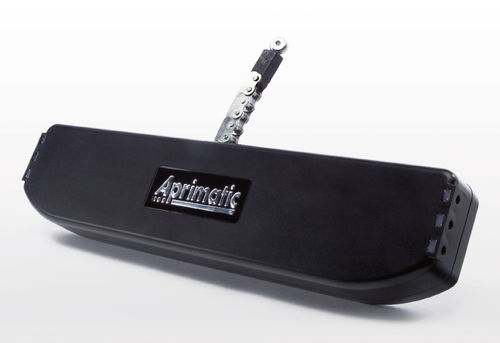

Stellantrieb für Fenster O2M

modular

Produktübersicht
Elektromechanischer Fensterantrieb mit Doppelkette, geeignet für außen öffnende Fenster, unten angeschlagene Fenster und Dachkuppeln. Modellcodes: 43492/001-002-003.

Hauptmerkmale

• Kompaktes, modulares elektromechanisches Design zur Integration in verschiedene Fensterprofile.
• Verstellbare Befestigungsvorrichtung ermöglicht dem Monteur die präzise Positionierung des Antriebs am Rahmen.
• Doppelkettentrieb mit hoher Schub-/Zugkraft zum Bewegen schwerer Fenster.
• Integrierte Steuerlogik kalibriert den Schließpunkt alle 50 Zyklen automatisch neu, um Wärme- und Schallschutz zu erhalten.
• Schutzart IP54 für Anwendungen, die Witterungseinflüssen ausgesetzt sind.
• Reduzierte Abmessungen erleichtern die Montage unabhängig von Rahmenstärke oder -profil.

Technische Daten
NETZSPANNUNG: 24 Vdc
AUFGENOMMENE LEISTUNG: 50 W
AUFGENOMMENER STROM: 2 A
SCHUBKRAFT: 350 N (Hub 150 mm) / 250 N (Hub 250 mm) / 100 N (Hub 380 mm)
ZUGKRAFT: 350 N
EINSTELLBARE HUBS: 150 mm, 250 mm, 380 mm, Sonderhub (0÷380 mm)
VERFAHRENGESCHWINDIGKEIT: 24 mm/s
BETRIEBSTEMPERATUR: -5° bis +55° C
FRONTANPASSUNG: max. 10 mm
PARALLELSCHALTUNG / AUGEN (max. 1 Antrieb pro Fenster): JA
ÜBERLASTSCHUTZ: 100° C
ABMESSUNGEN: (LxHxT) 340x40x80 mm
EINSATZGRENZEN: nicht intensiv (Dauerbetrieb MAX 4 min)
SCHUTZART: IP54
GEWICHT DES ANTRIEBS: 1,2 Kg

• Netzspannung: 24 Vdc
• Aufgenommene Leistung: 50 W
• Aufgenommener Strom: 2 A
• Schub-/Zugkraft: bis zu 350 N (abhängig vom Hub)
• Einstellbare Hübe: 150 / 250 / 380 mm (Sonder 0÷380 mm)
• Verfahrgeschwindigkeit: 24 mm/s
• Betriebstemperaturbereich: -5° bis +55° C
• Frontanpassung: maximal 10 mm
• Parallelschaltung unterstützt (max. 1 Antrieb pro Fenster)
• Schutztemperatur bei Überlast: 100° C
• Abmessungen (LxHxT): 340 x 40 x 80 mm
• Vorgesehene Nutzung: nicht intensiv (Dauerbetrieb max. 4 Minuten)
• Schutzart: IP54
• Gewicht des Antriebs: 1,2 Kg
