Stellantrieb für Schiebetore ONDA 623

modular

Übersicht
Automatisierungs-Kit für Schiebetore für den Wohnbereich bis 600 kg und für Gemeinschafts-/Mehrfamilienbereich bis 400 kg. Enthält den ONDA 623 Getriebemotor mit integriertem Steuergerät SC230 und eingebautem 433,92 MHz Funkempfänger. Entwickelt für die Montage mit höhenverstellbarer Fundamentplatte und Notentriegelung für manuelle Bedienung bei Stromausfall.

Konformität und allgemeine Merkmale

• Entspricht EN12453 und EN12445 für Hinderniserkennung und Bewegungsumkehr bei idealer Installation.
• Elektronische Drehmomenteinstellung kombiniert mit Encoder-Technologie sorgt für kontrolliertes, stufenloses Anfahren beim Öffnen und Schließen.
• Betriebskontinuität kann durch ein optionales Batterieset gewährleistet werden, das im Gerätegehäuse installiert werden kann.
• Gehäuse aus Druckguss-Aluminium.
• Schneckengetriebemotor mit Aluminiumgehäuse und integrierter elektronischer Steuereinheit.
• Höhenverstellbare Fundamentplatte zur Erleichterung von Ausrichtung und Montage.
• Notentriegelungshebel mit kundenspezifischem Schlüssel für manuelle Entkopplung bei Stromausfall.

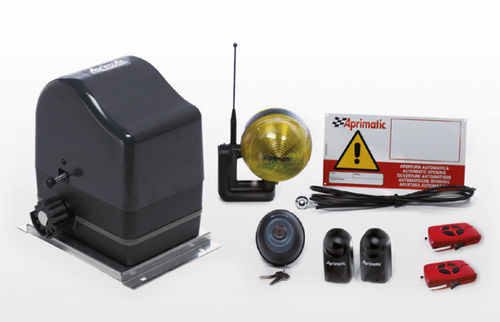

Lieferumfang

• 41623/001 - ONDA 623 Getriebemotor mit eingebautem Steuergerät SC230; 433,92 MHz Funkempfänger integriert; Entriegelungsschlüssel; Fundamentplatten-Kit. - 1 St.
• 41905/004 - TM4 - 433,92 MHz 4-Kanal-Handsender - 2 St.
• 41929/003 - KIT Antenne 433,92 MHz für ET2N-ET20N - 1 St.
• 41840/006 - ET2N 24V LED Blitzleuchte - 1 St.
• 41812/008 - ER 12-24V Paar Lichtschranken - 1 St.
• 41830/007 - PC12E wandmontierter schlüsselschalter - 1 St.
• (Aprimatic signal panel) - 1 St.

Technische Daten

• Modell / Bezeichnung: ONDA 623
• Einsatz: Automatisierungs-Kit für Schiebetore für Wohn- und Gemeinschaftsanwendungen
• Maximales Flügelgewicht: Wohnbereich bis 600 kg; Gemeinschaft bis 400 kg
• Motortyp: Schneckengetriebemotor mit Aluminiumgehäuse
• Steuergerät: SC230 integrierte elektronische Steuereinheit
• Sicherheit: EN12453 und EN12445 konform bei idealen Installationsbedingungen
• Drehmomentregelung: elektronische Drehmomenteinstellung kombiniert mit Encoder-Technologie
• Funk: integrierter 433,92 MHz Empfänger
• Im Lieferumfang: integrierter Funkempfänger, Entriegelungsschlüssel, Fundamentplatte; TM4 Handsender; Antennen-Kit; Blitzleuchte; Lichtschranken; Schlüsselschalter; Signaltafel
• Stromversorgung Backup: optionales Batterieset kann im Gehäuse installiert werden
• Gehäuse: Druckguss-Aluminium
• Notentriegelung: Hebel mit kundenspezifischem Schlüssel
• Fundament: höhenverstellbare Fundamentplatte
