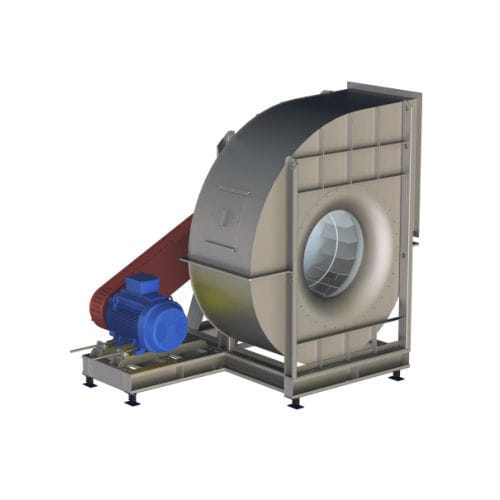

Zentrifugal-Ventilator VRD/GT

Rauchabzugfür professionellen Gebrauchfür Geschäftsgebäude

Der VRD ist ein Radialventilator mit Riemenantrieb, der mit einer Reaktionsturbine (breite, nach hinten geneigte Radschaufeln in geringer Menge) mit einem Motor außerhalb des Luftstroms ausgestattet ist. Der VRD hat einen Durchmesser von 400 bis 1000 mm, der VRDGT von 1120 bis 1250 mm. Er wurde für Bereiche mit mittleren Volumenströmen und mittleren und hohen Drücken entwickelt und eignet sich insbesondere für den Rauchabzug von Parkhäusern und tertiären Räumlichkeiten. TEMPERATUR Gemäß EN12101-3 für folgende Anwendungen zertifiziert: 400 °C/2Std. 300 °C/2Std. 200 °C/2Std. KONSTRUKTION Der Luftaustritt des Ventilators kann in 4 Positionen ausgerichtet werden und hat 2 Rotationsrichtungen. Die Konstruktion ist aus Stahlblech gefertigt. Der Antrieb ist durch ein Gehäuse geschützt. Die lackierte Stahlturbine ist statisch und dynamisch ausgewuchtet. Die Lager sind als selbstjustierende Kugellager mit Exzenterring-Befestigung konzipiert. Das Produkt ist mit Standardmotoren der Klasse F mit einer oder zwei Geschwindigkeiten ausgestattet.
