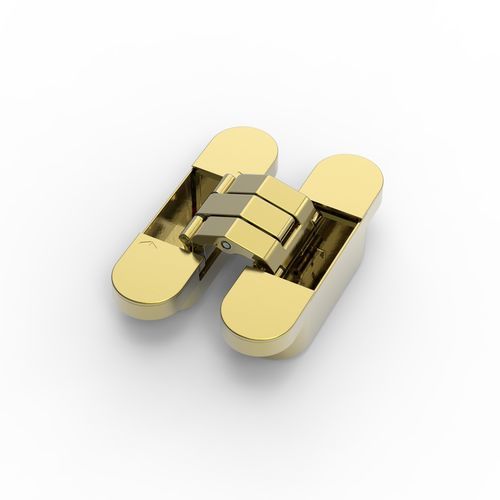

Türscharnier TYO

unsichtbaruniversellschwarz

Produktbeschreibung
Invisible tyo ist ein unsichtbares, 3D‑verstellbares Scharnier, entwickelt für Türzargen mit einer minimalen Einbautiefe von 21 mm. Das Scharnier ist reversibel für links- und rechts angeschlagene Türen und sorgt dank Abdeckplatten für eine verdeckte Optik.

Technik

• Einbautiefe: geeignet für eine minimale Zargentiefe von nur 21 mm

Ästhetik

• Design: keine sichtbaren Einstell- oder Befestigungsschrauben durch Abdeckplatten

Bedienkomfort

• Universal: geeignet für links- und rechts angeschlagene Türen
• 3D‑verstellbar: verstellbar in Höhe, Breite und Tiefe
• Öffnungswinkel: 180°

Verfügbare Farben

• WHITE — TXT9016
• GREY — matt chrome
• BLACK — TXT9005

Zubehör

• universelle Frässchablone
• intumeszierendes Kit
• Verbindungsfittings
• Befestigungsplatte
• Distanzringe

Lasttabelle
Scharnier Typ — Invisible tyo
Anzahl Scharniere — 2 | 3*
Max. Türgewicht nach Türbreite:
730 mm — 75 kg | 95 kg
830 mm — 70 kg | 90 kg
930 mm — 65 kg | 85 kg
1030 mm — 60 kg | 80 kg
(*Ab 3 Scharnieren oder mehr werden 2 Scharniere oben am Türblatt zusammen in einem Mittenabstand von 200 mm angeordnet.)

Technische Merkmale
Türdicke — 38 mm
Türdicke mit max. Frontplatte — 40 mm
Gesamttiefe — 21 mm (Zarge) / 29 mm (Tür)
Abmessungen (L x B) — 110 x 30 mm
Höhenverstellung — -2,0 / +2,0 mm
Breitenverstellung — -3,0 / +3,0 mm
Druck (Tiefenverstellung) — -1,5 / +1,5 mm
Min. Verkleidungsstärke — 4 mm
Max. Frontplattenstärke — 6 mm

Spezifikationen / technische Daten

• Modell: Invisible tyo
• Typ: verdecktes (unsichtbares) Scharnier, Anschlag
• Einbautiefe: 21 mm (Zarge)
• Türdicke: 38 mm (40 mm mit max. Frontplatte)
• Gesamttiefe (Tür): 29 mm
• Abmessungen: 110 x 30 mm (L x B)
• 3D‑verstellbar: Höhe -2,0 / +2,0 mm, Breite -3,0 / +3,0 mm, Druck -1,5 / +1,5 mm
• Öffnungswinkel: 180°
• Verfügbare Oberflächen: WHITE (TXT9016), GREY (matt chrome), BLACK (TXT9005)
• Max. Türgewicht: siehe Lasttabelle (abhängig von Türbreite und Anzahl der Scharniere)
