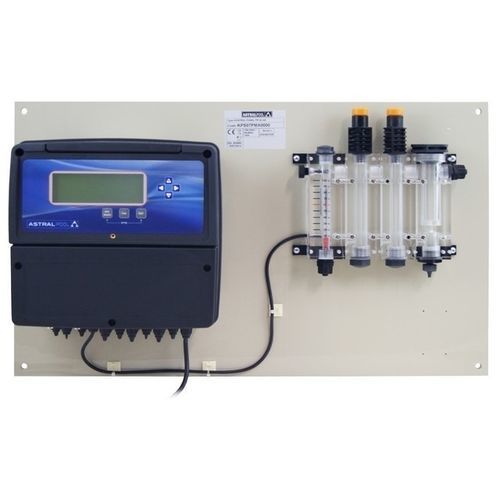

Schaltanlage für Pool / Multifunktion 66175

programmierbarmodularfür Skimmerpool

Produktübersicht
Die Schalttafeln der Controller‑Baureihe sind vollständig ausgestattete, montierte Steuerungssysteme für Anwendungen in der Wasseraufbereitung. Die kompakte, modulare Bauweise ermöglicht eine einfache Installation, Inbetriebnahme und schnelle Montage vor Ort. Die Baugruppen sind auf PVC‑Platten montiert und in mehreren Größen je nach gewählter Sonde und Konfiguration erhältlich.

Allgemeine technische Merkmale

• Messbereiche verfügbar je nach gewählter Sonde.
• Frei‑Chlor‑Bereiche: 0–2, 0–5, 0–10, 0–20 und 0–200 ppm.
• pH‑Bereich: 0–14.
• ORP (Redox) Bereich: +/-1500 mV.
• Temperaturbereich: 0–50 ºC.
• Stabile Chlormessung mit geringer pH‑Abhängigkeit.
• Selbstkalibrierung für alle Ausführungen verfügbar.
• Alarmausgang bei unzureichendem Wasserdurchfluss.
• Gehäuseschutzart: IP65.
• Relais 250 V / 10 A für Dosierpumpen oder Salzanlagen.
• Analoge Ausgänge 4–20 mA zur Signalweitergabe oder Steuerung proportionaler Pumpen.
• Netzspannung: 230 V / 50 Hz.
• Konfigurierbare Sollwerte und programmierbare Alarme.
• Pumpen‑Pausefunktion während der Kalibrierung und zur Durchflussunterbrechung.
• Temperaturmessung und automatische Kompensation (PT100 optional).
• Drei Regelungsarten für Sollwert: Ein/Aus, Zeit‑proportional und Impuls‑proportional.
• RS485‑Kommunikationsschnittstelle für externe Integration.

Im Lieferumfang enthaltene Komponenten

• Methacrylat‑Sondenhalter mit Durchflussregler, Entnahmeventil und Durchflusssensor.
• Filterhalter und 80 µm Filterpatrone für den Wassereinlass.
• DPD Kalibrierstandards.
• Montagezubehör sowie Installations‑ und Gebrauchsanleitung.
• Sensoren je nach Ausführung.

Modelle / Ersatzteile
CODE | Beschreibung | Ersatzteile
66175 | Controller Freies Chlor | Siehe Ersatzteile
66176 | Controller pH / ORP / Freies Chlor | Siehe Ersatzteile
66177 | Controller pH / Freies Chlor | Siehe Ersatzteile
66178 | Controller pH / Redox | Siehe Ersatzteile
66168 | pH / Amperometrischer Freies‑Chlor‑Sensor | Siehe Ersatzteile
66169 | pH / ORP / Amperometrischer Freies‑Chlor‑Sensor | Siehe Ersatzteile
66170 | Controller pH / ORP / Freies Chlor / Gesamtchlor amperometrisch | Siehe Ersatzteile


Technische Daten

• Marke: Astralpool.
• Serie / Modell: Controller.
• Konstruktion: Montage auf PVC‑Platten; Methacrylat‑Sondenhalter.
• Schutzart: IP65.
• Netzspannung: 230 V / 50 Hz.
• Relais: 250 V / 10 A.
• Analoger Ausgang: 4–20 mA.
• Kommunikation: RS485.
• pH‑Bereich: 0–14.
• ORP‑Bereich: +/-1500 mV.
• Temperaturbereich: 0–50 ºC (PT100‑Option für automatische Kompensation).
• Mitgelieferte Dokumentation: Installationshandbuch, Produktblatt und mehrsprachige Handbücher.
