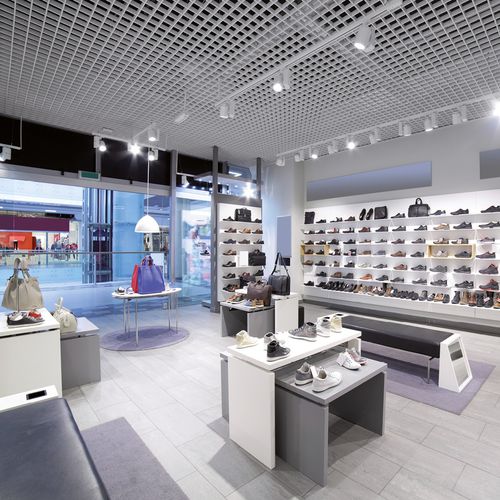

Das offenzellige System BASE 20 H80 von Atena METAL CELLS zeichnet sich durch die 20 mm breite Basis aus, die das Netz des gewählten Moduls unterstreicht.
MODELLE:
Kontinuierlich offenes Zellensystem
MESHES:
100×100 | 150×150 | 200×200 | 300×300
MATERIALIEN:
Aluminium 5/10
MODULE | STRUKTUR:
Paneele: 600×600 mm
Elemente: 20xh80 mm
Integrierte Profile 2400 | 1200 | 600mm
FARBEN | VEREDELUNG:
Weiß | Silber vorlackiertes Aluminium
RAL/NCS-Beschichtung
SPEZIFIKATION
Die Zwischendecke BASE 20 H80 besteht aus Platten der Größe 600x600 mm, die aus TM- und TF-Elementen zusammengesetzt sind, mit
einen U-förmigen Querschnitt mit einer Höhe von 80 mm und einer Basis von 20 mm. Diese Elemente kreuzen einander zu
die gewünschte Masche realisieren, aus der ausgewählt werden soll: 100x100, 150x150, 200x200 und 300x300 mm.
Die Fliesen werden mit einer integrierten Tragstruktur aus 2400, 1200 und 600 mm verlegt
profile, erhalten einen Effekt der Kontinuität, ohne Übergänge zwischen den Fliesen.
Die Tragkonstruktion wird mit Aufhängern aus verzinktem Stahl mit einem Durchmesser von 4 mm am Beton befestigt,
durch eine geeignete Feder einstellbar. Der Umfang wird mit 25x82x10 "C"-Profilen hergestellt, die mit
dasselbe Material und dieselbe Verarbeitung wie die offenen Zellen.
Das System kann mit Beleuchtungselementen kombiniert werden, die direkt in die Struktur mit entsprechenden
geformte Elemente.
---
