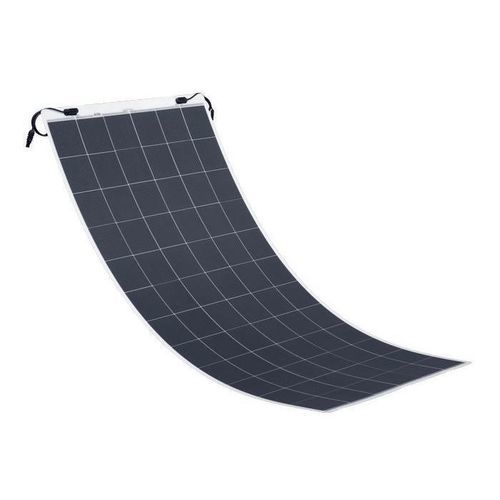

Modularer Solarkraftwerk EXCEL SOLAR

Übersicht
IKO EXCEL SOLAR ist ein komplettes Photovoltaik-Abdichtungssystem für Flachdächer, das flexible selbstklebende Module verwendet. Es lässt sich auf allen Arten von Tragkonstruktionen im Neubau und bei Sanierungen einsetzen und ermöglicht verschiedene Ausführungsarten: Selbstklebung, Heißluft-/Flammverschweißung oder mechanische Befestigung. Das geringe Gewicht der Module ist in der technischen Dokumentation angegeben (siehe Spezifikationen).

Bauteile

• 1/ Tragkonstruktion
• 2/ Mineralwolle-Dämmung Klasse C
• 3/ IKO DUO ACIER SOLAR L4 FMP/G
• 4/ Verstärkungswinkel 35 PY
• 5/ IKO DUO ALPA 25 SOLAR
• 6/ ARMALU-Anschluss
• 7/ EXCEL SOLAR Modul

Vorteile

• Komplettes System, klassifiziert Broof(t3) (je nach Bedingungen)
• Geringes Modulgewicht (Werte in der Dokumentation)
• Flexibilität und hohe Anpassungsfähigkeit an Dachformen
• Hoher Wirkungsgrad der Photovoltaikmodule
• Vereinfachte Wartung
• Komplettes System: Abdichtung und flexible Module können vom selben Dachdecker verlegt werden
• Einfache Montage der Module

Eigenschaften (Zusammenfassung)

• CSTB Technische Zulassung
• Alle Projekte müssen einer technischen Untersuchung vorausgehen

Anwendungen und Ausführung

• Aufbringung durch Selbstklebung auf die Trägerabdichtung
• Die Anordnung der Module ist unabhängig von der Verlegeweise der Abdichtung; Verlegung über Überlappungen möglich
• ALPA-Membranen (z. B. ALPAL 4000 SOLAR oder ALPAL 25 SOLAR), die den Abdichtungsaufbau bilden, bieten eine nicht-geschieferte Oberfläche und UV-Beständigkeit ohne Primer oder Einbettung von Flocken
• Abdichtung: erste Lage mechanisch befestigt gemäß Fixierungsdichtestudie, zweite Lage vollflächig auf die erste verschweißt
• EXCEL SOLAR Module: Trägermembran vorbereiten, indem die Oberflächenfolie mit Flamme entfernt wird; die abziehbare Schutzfolie der selbstklebenden Streifen auf der Rückseite der Module entfernen; Module aufbringen und an den Klebestreifen andrücken; Module sollten zeitnah nach der Abdichtungsarbeiten verlegt werden

Technische Merkmale / Spezifikationen

• Verfahren anwendbar im Neubau und bei Sanierung
• Ausführungsarten: Selbstklebung, Flammverschweißung, mechanische Befestigung
• Kompatible Membranen: IKO MONO ALPA 4000 SOLAR (Einschicht), IKO DUO ACIER SOLAR L4 FMP/G (Zweischicht), IKO DUO ALPA 25 SOLAR (Zweischicht)
• ALPA-Membranen bieten nicht-geschieferte Oberfläche und UV-Beständigkeit
• Systemklassifizierung: Broof(t3) (je nach Bedingungen)
• Technische Zulassung verfügbar (CSTB)
• Modulgewicht: in der Beschreibung mit ca. 2,8 kg/m² angegeben; eine weitere Angabe nennt 2,3 kg/m² (Werte in der technischen Dokumentation zu bestätigen)
• Geringe Lastauswirkung, ermöglicht Ausrüstung von Dächern, die für starre Module ungeeignet sind
• Wartung und Montage erleichtert; Möglichkeit, dass der Abdichter die Module montiert
