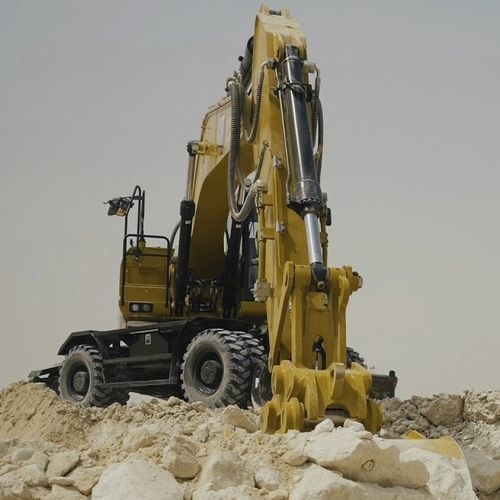

Radbagger M320

DieselTier 3für Baustelle

Übersicht
Der Radbagger Cat® M320 bietet Stabilität, kraftstoffeffiziente Leistung und bedienerorientierte Steuerung für Bau-, Versorgungs- und Straßeninstandsetzungsarbeiten. Mit langem Radstand, automatischer Achssperre und ergonomischer Joystick-Bedienung reduziert er die Ermüdung des Fahrers und die Betriebskosten bei hoher Produktivität.

Vorteile

• Bedienkomfort: Langer Radstand und intuitive Steuerung ermöglichen ein ruhiges und präzises Arbeiten auf der Baustelle.
• Hohe Leistung: Verbesserte Stabilität für sicheres Handling von schweren Lasten und Anbaugeräten.
• Niedrige Wartungskosten: Ausgelegt für verlängerte Serviceintervalle und vereinfachte Wartung vom Boden aus, um Stillstandszeiten zu minimieren.

Wesentliche Merkmale

• Mehr leisten bei geringerem Kraftstoffverbrauch
  • Cat® C4.4-Motor erfüllt Brazil MAR-1 (Äquivalent U.S. EPA Tier 3 / EU Stage IIIA).
  • Kraftstoffsparendes Design und automatische Motor-Drehzahlregelung zur Verbrauchsreduktion.
  • Fahrgeschwindigkeit bis zu 35 km/h für schnelle Baustellenverlagerungen.
  • Fortschrittliches Hydrauliksystem für ausgewogene Leistung und präzises Graben; hydraulische Zusatzoptionen für ein breites Spektrum an Cat®-Anbaugeräten.
  • Betreuung extremer Umgebungstemperaturen bis 52°C und Kaltstart bis -18°C.
• Niedrige Wartungskosten
  • Bis zu 17 % niedrigere Wartungskosten mit täglich zugänglichen Servicepunkten auf Bodenhöhe.
  • Hydraulikölfilter mit Anti-Drain-Ventilen und 2000‑Stunden-Wechselintervall.
  • Gruppierte Schmierpunkte und lange Schmierintervalle; S·O·S℠-Anschlüsse auf Bodenhöhe.
  • Teile‑Koinzidenz mit dem 320‑Bagger zur Vereinfachung von Wartung und Ersatzteilhaltung.
• Komfort am Arbeitsplatz
  • Ergonomisches Kabinendesign mit reduziertem, praktisch positioniertem Bedienfeld; Schutzvorrichtungen für den Bediener optional.
  • Kippbare linke Konsole und direkter Zugang vom Boden für einfaches Ein-/Aussteigen.
  • Optionales Bluetooth®‑Radio und Touchscreen‑Monitor mit Klimasteuerung.
• Einfach zu bedienen
  • Startknopf und leicht erreichbare Bedienelemente mit bidirektem Fahrpedal.
  • Langer Radstand und automatische Achssperre für stabile, ruhige Fahrt und reduzierte Ermüdung des Fahrers.
  • Touchscreen‑Monitor mit Baustellen‑Dashboard und Produktivitäts‑Apps.
• Sicherheitsmerkmale
  • Bodennaher Zugang zu täglichen Servicepunkten und gruppierten Schmierpunkten.
  • Serienmäßige LED‑Beleuchtung und verbesserte Rundumsicht durch schlanke Kabinenpfosten und große Fenster.
  • Standardmäßig Heck‑ und rechtsseitige Kameras; Serviceplattform mit rutschfester Oberfläche.
  • Bodennaher Abschalter und spezielle Zurrpunkte für den Transport.
• Nachhaltigkeit
  • Motor erfüllt MAR-1 / Tier 3 / Stage IIIA Äquivalenz und ist kompatibel mit bestimmten kraftstoffarmen Mischungen (bei Mischungen über B20 Händler konsultieren).
  • Verlängerte Wartungsintervalle und automatische Motordrehzahlregelung reduzieren Kraftstoffverbrauch und Emissionen.

Hauptdaten
Motorleistung - ISO 14396: 129 kW
Betriebsgewicht maximal: 21500 kg
Maximale Fahrgeschwindigkeit: 35 km/h

Motor
Motormodell: Cat® C4.4
Motorleistung - ISO 14396: 129 kW (174 PS angegeben)
Nennleistung - ISO 9249: 128 kW (171 PS)
Bohrung: 105 mm
Hub: 127 mm
Hubraum: 4,4 L
Biodiesel-Fähigkeit: Bis B20 (für höhere Mischungen Händler konsultieren)
Emissionen: Entspricht Brazil MAR-1 (Äquivalent U.S. EPA Tier 3 / EU Stage IIIA)

Maschinengewicht
Betriebsgewicht maximal: 21500 kg
Betriebsgewicht minimal: 20000 kg
Hinweis: Betriebsgewicht beinhaltet vollen Kraftstofftank, Fahrer, General Duty Schaufel und doppelte Pneumatikreifen; Gewicht variiert je nach Konfiguration (typisch: 2,92 m Stiel und 4000 kg Gegengewicht).

Antrieb
Maximale Fahrgeschwindigkeit: 35 km/h

Hydrauliksystem
Hauptsystem - Max. Durchfluss (Anbau): 429 L/min
Max. Druck - Anbaukreis (Normal): 35000 kPa
Max. Druck - Anbaukreis (Heavy Lift): 37000 kPa
Max. Druck - Fahrkreis: 35000 kPa

Schwenkwerk
Maximale Schwenkgeschwindigkeit: 11 U/min
Maximales Schwenkmoment: 62 kN·m

Service‑Füllmengen
Kraftstofftank: 338 L
Kühlsystem: 29 L
Hydrauliktank: 151 L
Hydrauliksystem (inkl. Tank): 270 L

Abmessungen
Ausleger: einteilig 5,7 m (18'7")
Arm: 2,92 m (9'7")
Schaufel: General Duty (GD) 1,19 m³ (1,56 yd³)
Transporthöhe (oben Kabine): 3355 mm
Transportlänge: 9600 mm
Stützpunkt: 2860 mm
Heckschwenkradius: 2817 mm
Gegengewichtsräumung: 1316 mm
Bodenfreiheit: 325 mm
Unterwagenlänge: 5160 mm
Radstand: 2800 mm

Arbeitsbereiche und Kräfte
Grabhöhe: 9740 mm
Abladungshöhe: 6780 mm
Maximale Grabtiefe: 6430 mm
Maximale vertikale Wandgrabtiefe: 5413 mm
Maximale Reichweite am Boden: 9880 mm
Stielkräfte (ISO): 102 kN
Schaufelkräfte (ISO): 120 kN
Hinweis: Alle Maße ungefähr mit 10.00-20 Doppel-Pneumatikreifen.

Service & Wartung / Weitere Merkmale
Bodennahe S·O·S-Anschlüsse; gruppierte Schmierpunkte; lange Schmierintervalle; 2000‑Stunden Hydraulikfilterintervall; Kühlung für hohe Umgebungstemperaturen bis 52°C; Kaltstart bis -18°C; One‑Touch Niedrigdrehzahl und automatische Motorregelung; VisionLink™ kompatibel.

Technische Daten

• Modell: M320
• Marke: Cat®
• Motor: Cat® C4.4, 4,4 L
• Motorleistung (ISO 14396): 129 kW
• Nennleistung (ISO 9249): 128 kW
• Betriebsgewicht (max): 21500 kg
• Max. Fahrgeschwindigkeit: 35 km/h
• Hydraulischer Durchfluss Anbau (max): 429 L/min
• Hydrauliksystemkapazität (inkl. Tank): 270 L
• Kraftstofftankkapazität: 338 L
• Biodiesel-Fähigkeit: Bis B20 (für höhere Mischungen Händler konsultieren)
• Emissionsstandard: Brazil MAR-1 / Tier 3 / Stage IIIA Äquivalenz
• Ausleger/Arm: 5,7 m Ausleger / 2,92 m Arm (Standard)
• Schaufel (GD): 1,19 m³
