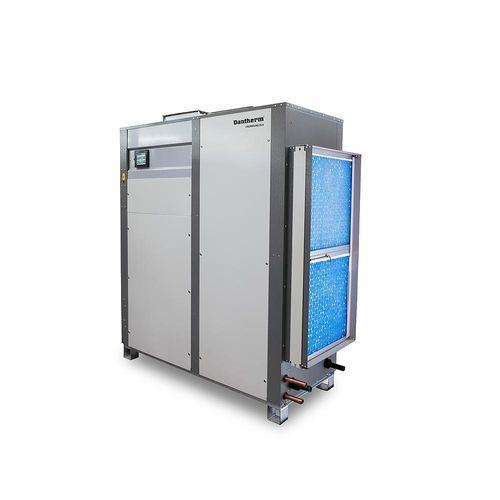

Luftaufbereitungsanlage für Gewerbegebrauch CALOREX DELTA SERIES

für den Innenraum

Übersicht
Die Delta‑Lüftungsgeräte verbinden hybride Wärmepumpenentfeuchtung mit geregelter Zuluft und dynamischer Wärmerückgewinnung zu Schwimmbadwasser und Luft. Für gewerbliche und öffentliche Hallenbäder ausgelegt, bieten Delta‑Einheiten Entfeuchtung, Wärmerückgewinnung und Gebäudeeinbindung für eine kontrollierte Umgebung.

Hauptmerkmale

• Dynamische Wärmerückgewinnung per Wärmepumpe zu Beckenwasser und Luft
• Selbstregulierende Zuluftsteuerung mit Wärmerückgewinnung
• Automatische Steuerung des Abluftvolumens entsprechend der Schwimmbadnutzung
• Free‑cooling (Delta 1–2)
• Free‑cooling und Luftkühlung per Wärmepumpe (Delta 4–16)
• Integrierte LPHW‑Wärmetauscher für Becken und Luft
• Regelbare Drehzahl EC / Wechselrichter‑Ventilatoren in allen Modellen
• SPS‑Steuerung mit 5,7" Touchscreen
• Fernüberwachung / Fernsteuerung
• Mindesterfrist für Sicherheitsupdates der Delta‑Produkte: null Monate

Fernüberwachung / -steuerung

• Bildschirmspiegelung zu Android/iOS‑Geräten mittels Drittanbieter‑App
• Bildschirmspiegelung zum Webbrowser mit ActiveX
• Leitsystem‑Schnittstellen: Modbus, BACnet IP und BACnet MS/TP
• Verkabelte Fernsteuerungs‑Schnittstellen

Optionen

• DT 2–6 als Einphasen‑ oder Dreiphasen‑Varianten
• DT 8–16 nur dreiphasig
• Erhöhter LPHW‑Wärmetauscher für Luftheizung
• Links‑ oder Rechtsausführung (Delta 4–16)
• Zuluft‑Ventilatorausgang oben, seitlich oder unten
• Zuluft‑Ventilatorausgang vorne oder hinten (Delta 14–16)
• Hintere Abluft‑ und Frischluftanschlüsse (Delta 14–16)
• Anschluss für RCU (Delta 16)

Technische Daten / Spezifikationen

• Serienbezeichnung: Calorex Delta series (Modelle DT 2, 4, 6, 8, 10, 12, 14, 16)
• Nenn‑Umluftvolumen (m³/h): DT 2 = 2.600; DT 4 = 3.000; DT 6 = 4.000; DT 8 = 5.000
• Abluft / Zuluft Volumen (stufenweise Regelung) (m³/h): DT 2 = 130–1.300; DT 4 = 150–1.500; DT 6 = 200–2.000; DT 8 = 250–2.500
• Gesamte Entfeuchtung @ 28°C / 60% rF durch Wärmepumpe & max Zuluft (l/h): DT 2 = 10.9; DT 4 = 12.5; DT 6 = 16.6; DT 8 = 20.8
• Wärme an Luft via Wärmepumpe (Modus B) (kW): DT 2 = 4.9; DT 4 = 5.1; DT 6 = 6.6; DT 8 = 8.0
• Wärme an Luft via Standard‑LPHW @ 80°C (kW): DT 2 = 22; DT 4 = 25; DT 6 = 30; DT 8 = 35
• Wärme an Luft via aufgerüstetes LPHW @ 55°C (kW): DT 2 = 19; DT 4 = 21; DT 6 = 26; DT 8 = 30
• Summe Modus B + Standard‑LPHW (kW): DT 2 = 26.9; DT 4 = 30.1; DT 6 = 36.6; DT 8 = 43.0
• Wärme an Beckenwasser via Wärmepumpe (Modus A) (kW): DT 2 = 5.5; DT 4 = 5.8; DT 6 = 8.0; DT 8 = 10.0
• Gesamt Modus A + LPHW (kW): DT 2 = 28.5; DT 4 = 38.8; DT 6 = 41.0; DT 8 = 43.0
• Kühlleistung (kW, als Entzug angegeben, falls zutreffend): DT 2 = 0; DT 4 ≈ -4.2; DT 6 ≈ -5.5; DT 8 ≈ -6.7
• Sensible (kW): DT 2 = 0; DT 4 ≈ -2.9; DT 6 ≈ -3.9; DT 8 ≈ -4.7
• Nennaufnahme (kW): DT 2 = 2.9; DT 4 = 2.9; DT 6 = 3.4; DT 8 = 4.4
• Kältemittel / CO2‑Äquivalent (R407c): DT 2 = 3.0 kg / 5.32 t CO2‑eq; DT 4 = 6.0 kg / 10.64 t CO2‑eq; DT 6 = 7.8 kg / 13.84 t CO2‑eq
• Außenmaße (mm) (Beispiele): Breite: DT 2 = 1.740; DT 4/6/8 = 1.840. Tiefe: DT 2 = 654; DT 4/6/8 = 704. Höhe: DT 2 = 1.685; DT 4/6/8 = 1.970
• Gewicht Einheit (kg): DT 2 = 310; DT 4 = 350; DT 6 = 360; DT 8 = 360
• Ventilatoren: Drehzahlgeregelte EC / Wechselrichter‑Ventilatoren in allen Modellen
• Regelung: SPS mit 5,7" Touchscreen; Fernüberwachung / BMS‑Integration (Modbus, BACnet IP, BACnet MS/TP); Bildschirmspiegelung und Webzugang
