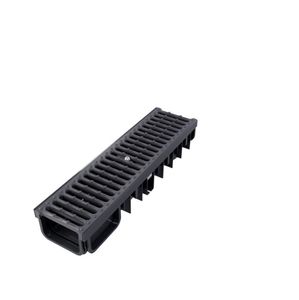

Gitter-Abflussrinne 130/90

PolymerVerbundwerkstoffPolyamid

Beschreibung
Die linearen Entwässerungsrinnen der Systeme XDRAIN und DRENGAM decken einen breiten Bereich an anwendbaren Lasten ab – von A15 bis C250 – und eignen sich somit für vielfältige Projekte, vom Wohnbau bis zur Infrastruktur.

Konstruktion & Leistung
Die gerippte Struktur der Rinnen (insgesamt 58 Rippen) und zahlreiche Seitenkammern tragen zu optimaler Festigkeit und Dauerhaftigkeit während der Belastung und Installation bei.

Wesentliche Produkteigenschaften

• Gerippte Verbundprofilstruktur der Rinne zur Erhöhung der mechanischen Festigkeit.
• Zahlreiche Seitenkammern für sichere Verankerung im Betonbett.
• Speziell formulierte Polymer-Composite gewährleistet hohe Schlagfestigkeit und minimale thermische Ausdehnung/Schrumpfung.
• "Single click" Verriegelungssystem für schnelles und sicheres Einrasten von Metall-/Polymergitter.
• Schnelle und einfache Montage: benutzerfreundliche, leichte Rinnen und Fittings; keine Spezialwerkzeuge erforderlich.
• Tiefenfärbung des Polymers für dauerhafte Farben und außergewöhnliche UV-Beständigkeit.
• Flexibles Design: ermöglicht Seitenanschluss der Rinnen und schnelle Anpassung an nicht standardmäßige Konstruktionen.
• Verfügbare Gitteroptionen: glasfaserverstärkte Polyamidgitter (PA6 GF35) — zertifiziert für Lastklasse C250, feuerverzinkte Gitter, Edelstahlgitter und Gusseisengitter.

Materialien

• Rinnen: Polymer-Composite (XDRAIN / DRENGAM Systeme).
• Gitteroptionen: glasgefülltes Polyamid (PA6 GF35) — mit UV-Schutz (Polyamidgitter als neue Option), feuerverzinkter Stahl, Edelstahl, Gusseisen.

Leistungs- und Installationshinweise

• Die Rinnen sind für einen weiten Bereich anwendbarer Lastklassen ausgelegt (A15–C250).
• Silikondichtungen an Rinnenverbindern kompensieren Materialausdehnung/-schrumpfung und verhindern Leckagen.
• Viele Seitenkammern sorgen für eine sichere Verankerung im Betonbett für eine dauerhafte und nachhaltige Konstruktion.

Verfügbare Varianten (Beispiele auf der Produktseite)

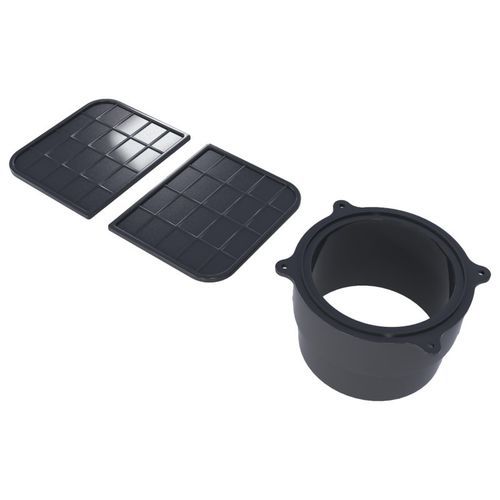

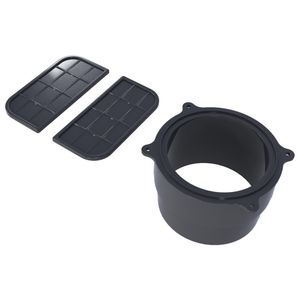

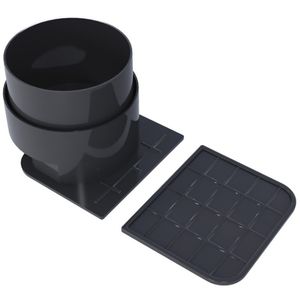

• 130/90 KIT - 2 Endkappen & Ablauf Ø100/110 (SKU/EAN: 3800150901960)
• 130/50 KIT - 2 Endkappen & Ablauf Ø100/110 (andere Konfigurationsvarianten verfügbar)

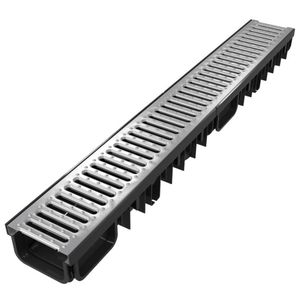

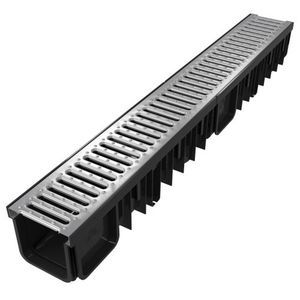

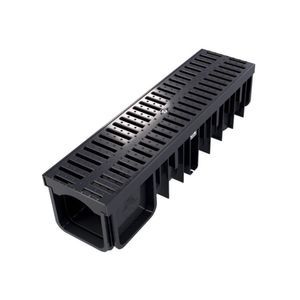

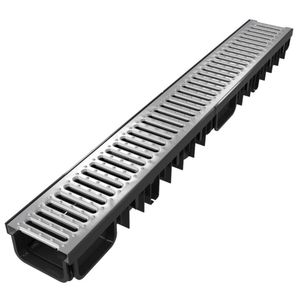

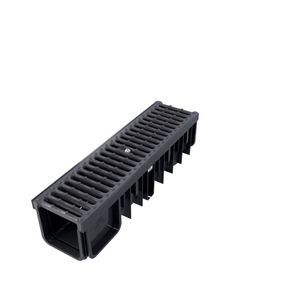

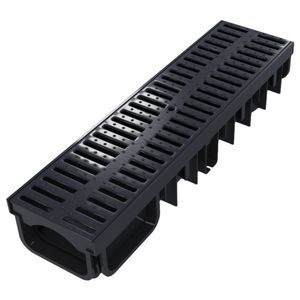

• Rinnen mit unterschiedlichen Gittern und Längen: PP-Gitter 0,5 m, PP-Gitter 0,5 m (130/90), feuerverzinktes Stahlgitter 1 m, Edelstahlgitter 1 m, Gusseisengitter 0,5 m, etc.

Eigenschaften / technische Spezifikationen

• Artikelnummer (SKU / EAN): 3800150901960
• Länge: 11,5 cm
• Breite: 5 cm
• Höhe: 11,5 cm
• Gewicht: 0,14 kg
• Standard-Lastklassen, die von den XDRAIN/DRENGAM Systemen unterstützt werden: A15 bis C250 (abhängig von Konfiguration und Gitter)
• Gittermaterialoption (neu): glasgefülltes Polyamid (PA6 GF35) — für C250 zertifiziert, wenn mit den Rinnen verwendet
• Montage: "Single click" Verriegelungssystem für Gitter; Silikondichtungen an Verbindern; keine Spezialwerkzeuge erforderlich
