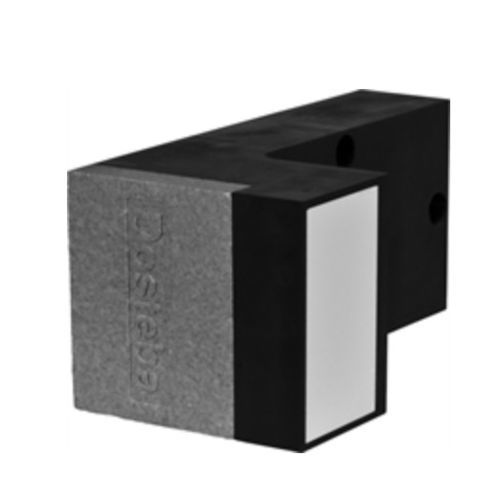

Stahl-Befestigungssystem TRA-WIK®-ALU-RF

PolyurethanHarzfür Fassaden

Tragwinkel TRA-WIK®-ALU-RF eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden, Innendämmungen usw. Tragwinkel TRA-WIK®-ALU-RF bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaum (Polyurethan) mit einer eingeschäumten Stahlblecheinlage zum kraftschlüssigen Verschrauben mit dem Untergrund, einer Aluplatte für die Verschraubung des Anbauteils sowie einer Compactplatte (HPL), welche eine optimale Druckverteilung an der Oberfläche gewährleistet. Grundfläche: - 280 x 125 mm Typen T: - 80 - 300 mm Compactplatte: - 117 x 65 x 6 mm Nutzfläche: - 97 x 45 mm Dicke Aluplatte: - 6 mm Lochabstand: - 100 x 100 mm Raumgewicht PU: - 350 kg/m³ Schraubdübel: - SXRL 10 x 100 FUS Bohrdurchmesser: - 10 mm min. Bohrtiefe: - 80 mm min. Verankerungstiefe: - 70 mm - Gewindestange: - FIS A M8 x 110 Injektions-Mörtel: - FIS Bohrdurchmesser: - 10 mm min. Bohrtiefe: - 60 mm min. Verankerungstiefe: - 60 mm - Gewindestange: - FIS A M8 x 130 Ankerhülse: - FIS H 12 x 85 K Injektions-Mörtel: - FIS Bohrdurchmesser: - 12 mm min. Bohrtiefe: - 95 mm min. Verankerungstiefe: - 85 mm Werkzeugaufnahme: - torx13
