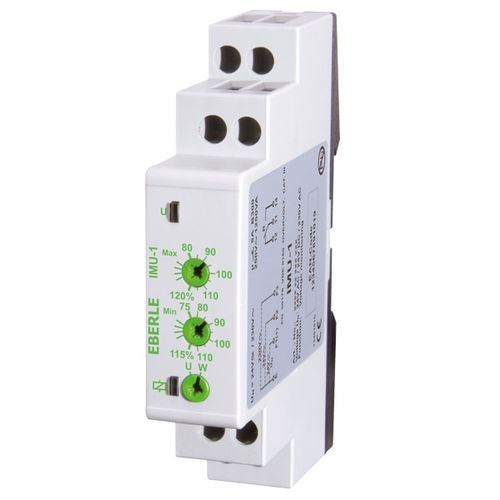

Elektromechanisches Relais / 230 V AC IMU-1

NO/NFeinphasigfür DIN-Schiene

1 Wechsler 5A, Umax 10...120 %, Umin 75...115 % Kontakt - Wechsler/Schließer Maße - 87 x 17,5 x 60 mm Spannungsmessrelais zur Überwachung von Gleich- und Wechselspannung für einphasigen Betrieb. Messspannung ist gleich Versorgungsspannung. Die Spannungsart wird automatisch erkannt. Das Gerät verfügt über 2 Betriebsarten. Minimum: Es wird eine Mindestspannung überwacht, das Relais schaltet bei Unterschreiten des Sollwertes. Window (Fenster): Es wird ein Spannungsbereich überwacht, das Relais schaltet sobald die Spannung den Bereich über- oder unterschreitet. Funktionen frontseitig einstellbar. Getrennte Einstellung der Schaltschwellen. Anzeige des Betriebszustandes über 3 LED: UN, >max. und 4 Messbereiche: UC 0,1...10 V, UC 0,6...60 V, UC 30...300 V, UC 60...600 V, 4 Messbereiche, Überwachung von Gleich- und Wechselspannung, Funktionen frontseitig einstellbar: Überspannung, Unterspannung und Spannungsfenster, getrennte Einstellung der Schaltschwellen, einstellbare Fehlerreaktion- und Anlaufüberbrückungszeit
