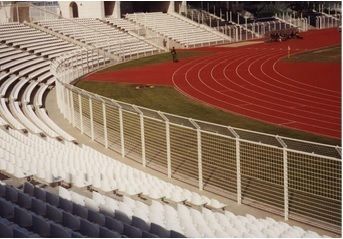

Gitterrostzaun CHAMPION D.M.

geschweißter Maschendrahtfür Sportplätzemodular

Beschreibung
Zaun ausgelegt nach den gültigen Sicherheitsvorschriften für Planung und Betrieb von Sportanlagen. Konform mit UNI EN 13200-3. Der Zaun Champion D.M. besteht aus modularen, monolithischen, nicht verbundenen geschweißten Gitterpaneelen und Pfosten IPE 100. Die Festigkeit gewährleistet Schutz und Sicherheit des Spielfelds bei guter Sicht für die Zuschauer. Erhältlich mit oder ohne unterem Paneel (offendicola).

Oberes Paneel

• Material: Stahl S235JR (UNI EN 10025)
• Höhe: 1174 mm; Breite: 1995 mm
• Gitteröffnung: 124 x 100 mm
• Horizontale Elemente: Flachstange 25×3 mm
• Vertikale Elemente: Rundstab Ø 5 mm
• Vertikale Rahmen aus Flachstange 25x3 mm, gebohrt zur Verankerung am Pfosten
• Obere Längsschiene: U-Profil 50x50x50 mm, Wandstärke 3 mm

Unteres Paneel

• Material: Stahl S235JR (UNI EN 10025)
• Höhe: 933 mm; Länge: 1995 mm
• Gitteröffnung: 124 x 50 mm
• Horizontale Elemente: Flachstange 25×3 mm
• Vertikale Elemente: Rundstab Ø 5 mm
• Vertikale Rahmen aus Flachstange 25x3 mm, gebohrt zur Verankerung am Pfosten

Unteres Paneel (offendicola)

• Material: Stahl S235JR (UNI EN 10025)
• Höhe: 540 mm
• Gitteröffnung: 124 x 100 mm
• Horizontale Elemente: Flachstange 25×3 mm
• Vertikale Elemente: Rundstab Ø 5 mm
• Rahmen aus Flachstange 25x3 mm, gebohrt zur Verankerung am Pfosten
• Obere Schiene des Paneels: Quadratrohr 35×35 mm Wandstärke 3 mm

Pfosten

• Material: Stahl S235JR (UNI EN 10025)
• Profil: IPE 100
• Höhe: 2550 mm (oder Konfiguration 2630+560 mm)
• Mit Bohrungen für Befestigung der Paneele und für Erdung des Zauns

Befestigungselemente

• Material: Edelstahl AISI 304
• Diebstahlsicherung: TTQST M 10×30 schwarz (auf Anfrage)

Beschichtung

• Feuerverzinkung nach UNI EN ISO 146

Standardmaße

• Standardabmessungen der Paneele und Pfosten gemäß Produktdatenblatt (Paneelbreite: 1995 mm; Paneelhöhen wie angegeben für oberes, unteres und unteres Paneel; Pfosten: 2550 mm oder 2630+560 mm)

Merkmale / Technische Spezifikationen

• Konformität: UNI EN 13200-3
• Paneeltyp: geschweißtes Gitter, modular und monolithisch
• Hauptmaterial: Stahl S235JR (UNI EN 10025)
• Gitteröffnungen: 124x100 mm (oberes Paneel), 124x50 mm (unteres Paneel), 124x100 mm (unteres Paneel)
• Horizontale Elemente: Flachstange 25×3 mm
• Vertikale Elemente: Rundstab Ø 5 mm
• Vertikale Rahmen: Flachstange 25x3 mm, gebohrt für Verankerungen
• Obere Längsschiene (oberes Paneel): U-Profil 50x50x50 mm Wandstärke 3 mm
• Obere Längsschiene (unteres Paneel): Quadratrohr 35×35 mm Wandstärke 3 mm
• Pfosten: Profil IPE 100
• Verfügbare Paneelhöhen: 1174 mm (oben), 933 mm (unten), unteres Paneel 540 mm
• Pfosten: Höhe 2550 mm oder alternativ 2630+560 mm
• Befestigungselemente: Edelstahl AISI 304; optionale Diebstahlsicherung TTQST M 10×30
• Oberfläche: Feuerverzinkung nach UNI EN ISO 146
