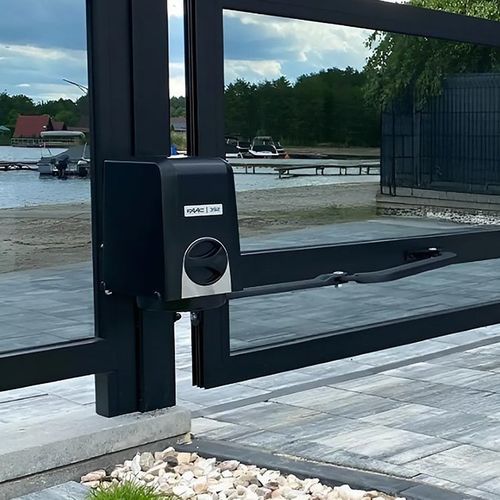

Stellantrieb für Flügeltore 392 CGelenkarm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- für Flügeltore
- Optionen
- Gelenkarm
Beschreibung
Übersicht
Leistungsdaten
Produktinformationen – Modelle und Artikelnummern
392 C | 104583
392 | 104584
Technische Beschreibung
Elektronik & Konnektivität
Zusätzliche Hinweise
Technische Daten
- Der Antrieb integriert die E034-Steuerungsplatine, programmierbar lokal über Display und Tasten oder remote über Simply Connect, mit zwei Programmierebenen zur Anpassung an Installationsanforderungen und geltende Vorschriften.
- Kompatibel mit dem optionalen XLC-Modul zur Reduzierung des Standby-Verbrauchs auf 0,5 W (2 W mit Simply Connect). Unterstützt alternative Energiequellen wie Solarmodule zur Senkung der Betriebskosten und Umweltbelastung.
- Funktionale, kompakte Optik mit klaren, sachlichen Linien für technische Anwendungen.
Leistungsdaten
- Maximale Blattbreite: 0,5 - 2,5 m (mit Elektroschloss)
- Betriebsfrequenz: Dauerbetrieb
- Flexible Installation: Gelenkarm passt sich beengten Einbausituationen und großen Pfeilern an
- Elektromechanischer Motor für gleichmäßigen, leisen Betrieb
Produktinformationen – Modelle und Artikelnummern
392 C | 104583
392 | 104584
Technische Beschreibung
- Versorgungsspannung: 220 - 240 V AC @50/60 Hz
- Elektromotor: 24 V DC mit Bürsten
- Max. Drehmoment: 300 N/m
- Max. Winkelgeschwindigkeit: 8,5°/s
- Max. Blattöffnungswinkel: 120°
- Max. Blattbreite: 2,5 m mit Elektroschloss
- Betriebsfrequenz: Dauerbetrieb
- Schutzart: IP44
- Umgebungstemperatur: -20° C ÷ +65° C
- Abmessungen (LxTxH): 183 x 256 x 304 mm
Elektronik & Konnektivität
- E034-Steuerplatine integriert an Bord; lokal über Display/Tasten oder remote via Simply Connect programmierbar
- Kompatibel mit optionalen Modulen (z. B. XLC) zur Reduzierung des Standby-Verbrauchs und für Fernsteuerungs-/Vernetzungsfunktionen
Zusätzliche Hinweise
- Unterstützt alternative Energiequellen (Solar) zur Reduzierung der Umweltbelastung und der Betriebskosten
- Konzipiert für Installationen, die einen Gelenkarm benötigen (z. B. große Pfeiler oder enge Einbausituationen)
Technische Daten
- Versorgung: 220 - 240 V AC @50/60 Hz
- Motor: 24 V DC (mit Bürsten)
- Max. Drehmoment: 300 N/m
- Max. Winkelgeschwindigkeit: 8,5°/s
- Max. Öffnungswinkel: 120°
- Max. Blattbreite: 0,5 - 2,5 m (mit Elektroschloss)
- Betriebsfrequenz: Dauerbetrieb
- Schutzart: IP44
- Betriebstemperaturbereich: -20° C bis +65° C
- Abmessungen (L x T x H): 183 x 256 x 304 mm
