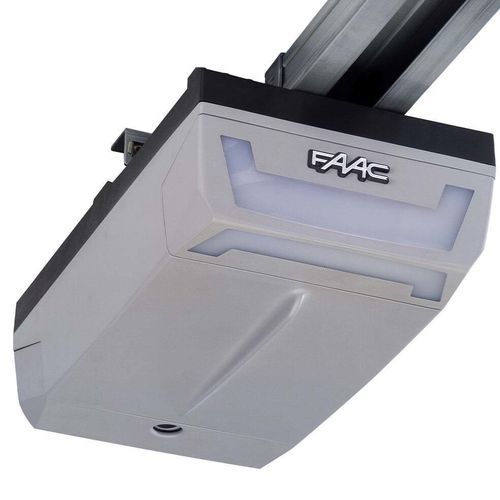

Stellantrieb für Garagentore D600 - D700 HS - D1000

für Schiebetore

Übersicht

• 24V elektromechanische Antriebe mit Riemen- oder Kettenantrieb für Schiebetore, erhältlich in den Ausführungen D600, D700 HS und D1000.
• Schnelle Montage durch vormontierte Schiene und FAAC Einrast-Rotationskupplung für vereinfachte mechanische Verbindung.
• Verstellbare Endschalter, elektronische Verzögerung und automatische Rückfahrt bei Hinderniserkennung; D700 HS erzielt bis zu 12 m/min.

Leistung

• Max. Zug-/Schubkraft: 600 N (D600) - 700 N (D700 HS) - 1.000 N (D1000).
• Max. Leistung: 220 W (D600) - 440 W (D700 HS) - 350 W (D1000).
• Max. Wagen­geschwindigkeit: 6.6 m/min (D600, D1000) - 12 m/min (D700 HS).
• Wagen­geschwindigkeit beim Abbremsen: 1.3 m/min (D600, D1000) - 2.5 m/min (D700 HS).

Montage und Elektronik

• FAAC Einrast- und Rotationsmontagesystem (patentiert) für vereinfachte mechanische Kopplung und schnelle Installation.
• Endpositionen und Verzögerungspunkte werden durch einen einfachen Initialisierungsvorgang gespeichert.
• Elektronisches Board: Schnellanschluss für Empfangskarten; Betriebsarten: automatisch / halbautomatisch; Anschlüsse am Klemmenblock für Öffnen / Stopp / Sicherheit / Sicherheits-Selbsttest / 24V Blitzlampe.

Modelle und Artikelnummern
D600 Dolphin Kit K868 | 10566515
D600 Dolphin Kit K433 | 10566516
D700 HS | 110602
D1000 Dolphin kit K868 | 10566615
D1000 Dolphin kit K433 | 10566616

Kompatible Zubehörteile und Steuerplatten

• Elektronische Steuergeräte: E600, E700 HS, E1000.
• Sender und Funksysteme: FDS System (433 / 868 MHz), omniDEC / XTO Sender (433,92 - 868,35 MHz).
• Fotokontakte und Sicherheitsdetektoren: XP 20 D (einstellbare Wand-Fotokontakte), XP 30 (Wand-Fotokontakte).
• Blitzleuchte: XLED.
• Leser und Tastaturen: XTR B (TAG-Leser), Bedien-Tastaturen XKP.
• Sicherheitskanten-Funksystem: Sender XT S 868 und Empfänger XR S 868.

Technische Daten

• Versorgungsspannung: 220-240V~ 50/60 Hz.
• Elektromotor: Bürstenmotor 24V DC.
• Max. Leistung: 220 W (D600) - 440 W (D700 HS) - 350 W (D1000).
• Max. Zug-/Schubkraft: 600 N (D600) - 700 N (D700 HS) - 1.000 N (D1000).
• Max. Wagen­geschwindigkeit: 6.6 m/min (D600, D1000) - 12 m/min (D700 HS).
• Wagen­geschwindigkeit beim Abbremsen: 1.3 m/min (D600, D1000) - 2.5 m/min (D700 HS).
• Sicherheitsfunktionen: elektronische Verzögerung, Hinderniserkennung mit Rücklauf, Sicherheits-Selbsttest-Anschluss.
