Stellantrieb mit Doppelrückschlag HERMETIC

Übersicht

• Diese automatischen, manuellen oder halbautomatischen ein- oder zweiflügeligen Schwenktüren sind für Umgebungen ausgelegt, die eine Kontrolle bakterieller Kontamination und luftdichte Eigenschaften erfordern.
• Sie sind mit Fertigsystemen kompatibel und können an Standardwänden montiert werden; erhältlich in Standard-, luftdichten oder hermetisch dichten Ausführungen.
• Die Bedienung kann manuell oder automatisch über elektromechanische Komponenten mit Steuerungs-, Regelungs- und Überwachungssystemen erfolgen, die an die Anforderungen der Anwendung angepasst werden können.

Türrahmen
Der Türrahmen ist an drei Seiten verstellbar und besteht aus zwei Elementen: dem Rahmenprofil und dem Unterrahmenprofil aus extrudiertem Aluminium und/oder breit gerundetem Edelstahl. Im Inneren des Rahmenprofils befinden sich Nuten zur Aufnahme der Reibungsdichtung, die es mit dem Unterrahmenprofil verbindet. Für die Befestigung ist eine spezielle Innennut vorgesehen; diese Nut wird durch eine bündig mit dem Rahmenprofil abschließende Dichtung verschlossen.

Türblatt
Das Türblatt ist mit geformten, extrudierten Aluminiumprofilen mit breiten, abgerundeten Ecken ausgestattet und für spezielle Schlösser vorbereitet. Der untere Teil des Türblatts ist ausgelegt, um ein Zugluftprofil aufzunehmen. Bei FHE-Türen überlappen die Blattprofile das Paneel; flächenbündige Paneele sind auf Anfrage für spezielle Fälle lieferbar.

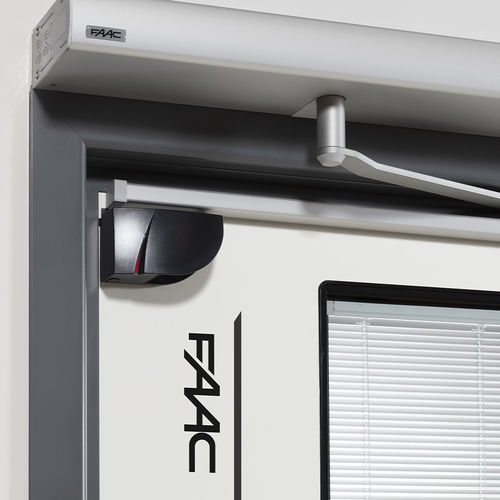

Technische Beschreibung — A952 Schwenkantrieb

• Netzspannung 100-240 V~ - 50/60 Hz
• Max. Leistung 190 W
• Standby-Leistung 7,3 W
• Nutzungsfrequenz 100%
• Elektromotor Motor betrieben mit 36 V
• Max. Zubehörlast inkl. elektr. Schloss 1,2 A - 24 V
• Abmessungen (LxTxH) 715 x 150 x 74 mm
• Gewicht 12 Kg
• Betrieb bei Stromausfall Manuelle Öffnung drücken/ziehen - Feder-Schließung
• Max. Blattöffnungswinkel 100° ÷ 125°
• Öffnungs-/Schließzeit Blatt 4 - 10 s (einstellbar)
• Pausezeit 0 - 30 s
• Nachtpause 0 ÷ 90 s
• Encoder Serienmäßig
• Schutzsensorüberwachung (EN16005) Serienmäßig (kann ausgeschlossen werden)
• Niedrigenergiebewegung (EN16005) Serienmäßig (kann ausgeschlossen werden)
• Betriebstemperatur -20°C ÷ +45°C
• Schutzart IP30
• Konformität mit Vorschriften EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2; DIN 18650-1; DIN 18650-2

Modelle / Artikelnummer
Modell — Artikelnummer
FHE-HSA Luftdichte automatische Schwenktür — 105145
FHE-HSM Luftdichte manuelle Schwenktür — 105146
FHE-HHA Luftdichte automatische Schwenktür — 105147
FHE-HM Nicht luftdichte manuelle Schwenktür — 105148
FHE-HA Nicht luftdichte automatische Schwenktür — 105149

Merkmale / Technische Spezifikationen

• Produkt: Swing Hermetic Entrance (hermetische Optionen für Krankenhäuser und sterile Umgebungen)
• Verfügbare Ausführungen: manuell, automatisch, halbautomatisch; ein- oder zweiflügelig; Standard, luftdicht oder hermetisch
• Rahmen: an drei Seiten verstellbar; Rahmenprofil + Unterrahmenprofil aus extrudiertem Aluminium und/oder breit gerundetem Edelstahl; Innennuten für Reibungsdichtung und Befestigung; bündig abschließende Dichtung
• Türblatt: geformte extrudierte Aluminiumprofile mit breiten Ecken; Vorbereitung für Spezialschlösser; unterer Profilbereich für Zugluftabschluss; bei FHE-Türen überlappen die Blattprofile das Paneel (flächenbündige Paneele auf Anfrage)
• Empfohlenes Antriebssystem: A952 — Netzversorgung 100-240 V~, max. Leistung 190 W, Standby 7,3 W, Motor 36 V
• Abmessungen A952: 715 x 150 x 74 mm; Gewicht 12 kg
• Zubehörlast: bis zu 1,2 A bei 24 V (einschl. elektr. Schloss)
• Betriebsmerkmale: Dauerbetrieb (100%), manueller Betrieb bei Stromausfall mit Feder-Schließung, Öffnungswinkel 100°–125°, einstellbare Öffnungs-/Schließzeit 4–10 s, Pausezeit 0–30 s, Nachtpause bis 90 s
• Sicherheit & Steuerung: Encoder serienmäßig; Schutzsensorüberwachung und Niedrigenergiebewegung konform zu EN16005 (kann ausgeschlossen werden)
• Umwelt / Schutz: Betriebstemperatur -20°C bis +45°C; Schutzart IP30
• Normenkonformität: EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2; DIN 18650-1; DIN 18650-2
