Eingangstür FHE

MetallGlasSchiebe

Übersicht

• Automatische oder manuelle Schiebetüren mit einem oder zwei Flügeln, entwickelt für Umgebungen mit Bedarf an Kontrolle bakterieller Kontamination und luftdichten bzw. hermetischen Abschlüssen.
• Geeignet zur Montage an vorgefertigten Systemen und Standardwänden. Zwei Hauptkonfigurationen: luftdicht und hermetisch.

Versionen

• Luftdichte Version (FHE-SSA / FHE-SSM): vertikale Dichtungen schließen an vertikale Rahmenprofile an, während obere und untere Dichtungen entlang des horizontalen Profils und der Bodenoberfläche gleiten, um einen luftdichten Verschluss zu gewährleisten.
• Hermetische Version (FHE-SHA / FHE-SHM): das Flügelblatt führt in der Endschlussphase eine kombinierte Schiebe-, Hub- und Einwärtsbewegung aus, um die Perimeterdichtungen zu komprimieren und einen vollständigen hermetischen Verschluss zu erzielen (bis zu 20 mm Hub und ca. 45° Neigung bei Endschließung), ermöglicht durch das Träger- und Waggonführungsdesign ohne zusätzliche Antriebe.

Betrieb

• Lieferbar für automatische Bedienung mit elektromechanischem Antrieb sowie passenden Steuer-, Regel- und Überwachungssystemen.
• Auch als manuelle Ausführung mit Griffen erhältlich.
• Automatische Ausführungen können Sicherheits- und Überwachungsgeräte nach den geltenden Vorschriften integrieren.

A1400 AIR Antriebseinheit

• Versorgungsspannung 220–240 V~ 50/60 Hz
• Max. Leistung 140 W
• Standby-Leistung 3 W
• Nutzungsfrequenz 100% (Dauerbetrieb)
• Max. Flügelstärke 65 mm
• Elektromotor 36 V Motor mit Encoder
• Max. Zubehörlast 1 A — 24 V
• Zugart Zahnriemen
• Öffnungs-/Schließgeschwindigkeit 10–60 cm/s (ein Flügel); 20–120 cm/s (zwei Flügel)
• Teilöffnungs-Einstellung 5%–95% der Gesamtöffnung
• Haltezeit 0–30 s oder Energiesparfunktion
• Nacht-Haltezeit 0–240 s
• Encoder serienmäßig
• Überwachung des Schutzsensors (EN16005) serienmäßig (kann ausgeschlossen werden)
• Bewegung mit geringer Energie (EN16005) serienmäßig (kann ausgeschlossen werden)
• Betriebstemperatur −20°C bis +55°C
• Schutzart IP23 (Innenanwendung)
• Regelkonformität EN 16005; EN 13489-1; EN 13489-2; EN 60335-1; EN 60335-2; EN ISO 12100; EN 61000-6-2; EN 61000-6-3

Modelle / Artikelnummern

• FHE-SSA — Luftdichte automatische Schiebetür — 105141
• FHE-SSM — Luftdichte manuelle Schiebetür — 105142
• FHE-SHA — Hermetische automatische Schiebetür — 105143
• FHE-SHM — Hermetische manuelle Schiebetür — 105144

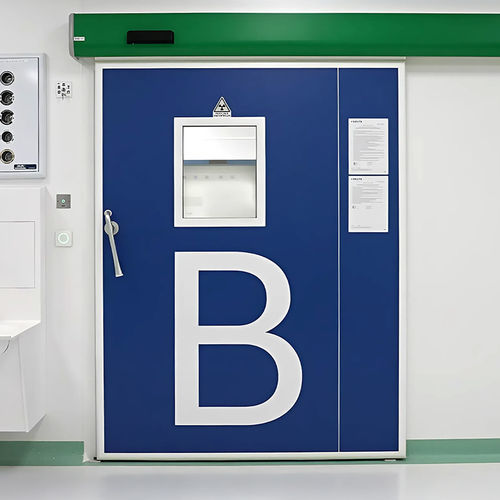

Beispielinstallation / Galerie
Beispielinstallationen zeigen typische Montage, Integration mit vorgefertigten Wänden und das fertige Erscheinungsbild in sterilen oder kontrollierten Umgebungen.

Technische Spezifikationen

• Serie: FHE (Modelle FHE-SSA, FHE-SSM, FHE-SHA, FHE-SHM)
• Zwei Konfigurationen: luftdicht und hermetisch (hermetischer Endschluss mit bis zu 20 mm Vertikalhub)
• Antrieb: automatisch (A1400 AIR mit 36 V Motor und Encoder, Zahnriementrieb) oder manuell
• A1400 AIR elektrische Daten: 220–240 V~ 50/60 Hz; max. 140 W; Standby 3 W; Dauerbetrieb
• Öffnungs-/Schließgeschwindigkeit: 10–60 cm/s (ein Flügel), 20–120 cm/s (zwei Flügel); Teilöffnung 5%–95%
• Zubehörlast: 1 A — 24 V; Encoder inbegriffen; IP23 (Innen)
• Betriebstemperatur: −20°C bis +55°C
• Entspricht den einschlägigen EN-Normen, u. a. EN 16005 und den Serien EN 13489 / EN 60335
