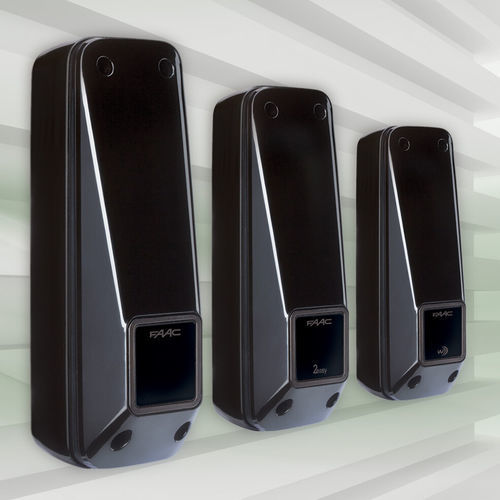

Schutz-Fotozelle XP 20 D

für Sicherheitssystemefür Zugangskontrollefür automatische Tür

Produktübersicht
Das einstellbare, wandmontierte Fotopaar XP 20 D besteht aus einem modulierten Infrarot-Sender und -Empfänger und liefert einen Erfassungsstrahl mit einer Nennreichweite von bis zu 20 m. Die Unterbrechung des Strahls ändert den Zustand des Empfängers und ermöglicht eine zuverlässige Hinderniserkennung an Toren und Schranken.

Varianten

• XP 20 D: System mit herkömmlicher 24 V Versorgung für Sender und Empfänger.
• XP 20B D: BUS 2easy System mit nur zwei 24 V nichtpolaren Leitungen; Installation von bis zu 16 Paaren im selben System möglich; Schutz gegen Störungen durch externe Lichtquellen (z. B. LED-Scheinwerfer von Fahrzeugen).
• XP 20W D: Empfänger mit 12–24 V Versorgung; Sender kann mit 12–24 V oder batteriebetrieben (3 V CR2, nicht enthalten) betrieben werden, wodurch das Verlegen eines Kabels zum Sender entfällt; wählbare Kanäle ermöglichen den Einbau von bis zu 4 Paaren und bieten Schutz vor externen Lichtstörungen.

Sender & Empfänger
Moduliertes Infrarot-Sender/Empfänger-Paar. Die Modulation erhöht die Störsicherheit gegenüber Umgebungslicht. Das Paar erkennt Strahlunterbrechungen und ist für die Wandmontage ausgelegt.

Einstellung & Montage
Die Fotozelle ist auf einer schwenkbaren Halterung mit leistungsfähiger Linse montiert, um die Strahleffizienz in jede Richtung zu optimieren. Die Halterung kann mit einer schnell einrastenden Schwenksperre (bei Bedarf mit Schraubendreher entfernbar) arretiert werden. Horizontalverstellung von -90° bis +90° und integrierte Selbstjustagetoleranzen erleichtern die Ausrichtung.

Technische Daten (Tabelle)
TECHNISCHE DATEN | XP 20 D | XP 20B D | XP 20W D
Versorgungsspannung : 24V DC / 24V AC | über BUS 2easy, zwei 24V nichtpolare Leitungen DC | Rx: 12-24V AC/DC; Tx: 12-24V AC/DC oder batteriebetrieben (3 V CR2 - nicht enthalten)
Nennreichweite : 20 m | 20 m | 20 m
Installationsart : wandmontiert | wandmontiert | wandmontiert
Abmessungen (LxHxT) : 41 x 130 x 42 mm | 41 x 130 x 42 mm | 41 x 130 x 42 mm
Horizontaler Einstellwinkel : -90° +90° | -90° +90° | -90° +90°
Selbstjustierwinkel : ±7° (20 m) ±13,5° (5 m) | ±7° (20 m) ±13,5° (5 m) | ±7° (20 m) ±13,5° (5 m)
Erkennungszeit bei Hindernis : 13 ms | 20 ms | 40 ms
Aufgenommener Strom : Rx (30 mA) + Tx (20 mA) | Rx (10 mA) + Tx (10 mA) | Rx (30 mA) + Tx (40 mA batterie) oder 5 mA bei 24V DC
Schutzart : IP54 | IP54 | IP54
Max. Schaltleistung : 60 VA / 24 W (XP 20 D) | — | —
Betriebstemperatur : -20°C ÷ +55°C | -20°C ÷ +55°C | -20°C ÷ +55°C
Hinweise zur Systemkapazität : Möglich bis zu 16 Paaren im selben System (XP 20B D); bis zu 4 Paaren (XP 20W D)

Anwendungen & Vorteile
Geeignet zur Sicherheitsdetektion an automatischen Toren und Schranken. Wählbare Verdrahtungsoptionen (konventionell, BUS 2easy, drahtloser/batteriebetriebener Sender) passen sich unterschiedlichen Installationsbedingungen an: BUS 2easy vereinfacht die Verkabelung von kaskadierten Zubehörteilen; batteriebetriebener Sender vermeidet Bauarbeiten für entfernte Sender.

Technische Merkmale

• Modell: XP 20 D (auch als XP 20B D und XP 20W D erhältlich)
• Nennreichweite: 20 m
• Installation: wandmontiert
• Abmessungen: 41 x 130 x 42 mm
• Horizontalverstellung: -90° bis +90°
• Selbstjustierung: ±7° bei 20 m; ±13,5° bei 5 m
• Erkennungszeit: XP 20 D = 13 ms; XP 20B D = 20 ms; XP 20W D = 40 ms
• Versorgung: XP 20 D = 24V DC/AC; XP 20B D = BUS 2easy Zwei-Leiter 24V DC (nicht polarisiert); XP 20W D = Rx 12–24V AC/DC, Tx 12–24V AC/DC oder Batterie (3 V CR2, nicht enthalten)
• Aufgenommener Strom: XP 20 D Rx 30 mA + Tx 20 mA; XP 20B D Rx 10 mA + Tx 10 mA; XP 20W D Rx 30 mA + Tx 40 mA (Batterie) / 5 mA bei 24V DC
• Schutzart: IP54
• Max. Schaltleistung (XP 20 D): 60 VA / 24 W
• Betriebstemperatur: -20°C bis +55°C
• BUS 2easy unterstützt bis zu 16 Paare im selben System; drahtlose Variante bis zu 4 Paare
• Schwenkhalter mit leistungsfähiger Linse und schnell einrastender Schwenksperre (entfernbar)
