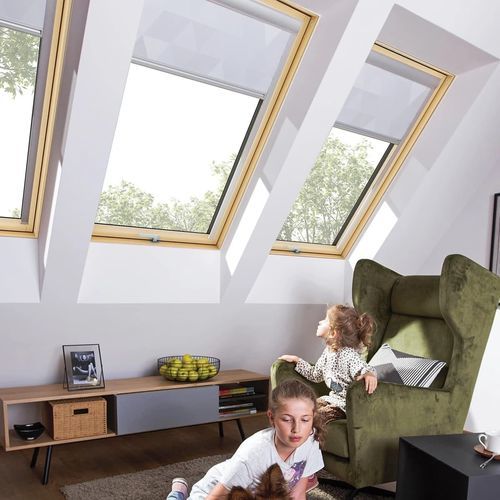

Schwing-Dachfenster FTP-V U41 APMX

mit zentraler DrehachseKieferAluminium

Übersicht
Das FTP-V U41 APMX ist ein Dreh-Dachfenster, ausgelegt für Tageslichtzufuhr, kontrollierte Belüftung und sicheres Reinigen der Außenscheibe. Der Flügel lässt sich um 180° drehen und in der gedrehten Position arretieren, um die Außenverglasung zu warten. Ergonomischer Bodengriff und präzise Führung sorgen für ruhigen Lauf und sicheres Schließen — geeignet für moderne architektonische Dachanwendungen.

Wärme- und Schalldämmleistung

• Verglasungseinheit: U41 44 mm Dreifachverglasung mit zwei Wärmeschutzbeschichtungen, argongefüllten Kammern und warmem TGI-Abstandhalter.
• ThermoPro-Technologie: verbessert die Wärmedämmung, reduziert Wärmeverluste im Winter und begrenzt Überhitzung im Sommer.
• Uw-Wert: 1,1 W/m²K (Standardmontage); 1,0 W/m²K mit der speziellen EHV-AT Thermo-Abdeckung.
• Akustischer Schutz: Schalldämmmaß Rw = 36 dB.

Konstruktion, Oberfläche und Haltbarkeit

• Innenausführung: vakuumimprägnierte Kiefer mit transparentem Acryllack zur Betonung der natürlichen Maserung.
• Außenbekleidung: Aluminium in Anthrazit (RAL 7016) für ein minimalistisches Erscheinungsbild.
• Außenes Glas gehärtet: schlagfestes Außenfenster mit lebenslanger Hagelgarantie.
• Nachhaltige Materialien: FSC-zertifiziertes Holz und wasserbasierte Lacke in der Fertigung.

Komfort, Sicherheit und Gebrauchstauglichkeit

• Drehöffnung mit Mittellager für Belüftung und einfache Reinigung.
• 180°-Rotation: Flügel lässt sich in gedrehter Stellung zum Reinigen der Außenscheibe arretieren (Verriegelungsbolzen).
• Griff: ergonomischer Bodengriff (GREENVIEW SILVER in Standardkonfiguration); Mikroöffnung für kontrollierte Lüftung.
• Automatischer Lufteinlass: passt die Zuluft der Windstärke an, um effektive Belüftung bei begrenztem Geräusch sicherzustellen.
• topSafe-System: verstärkte Konstruktion erhöht den Widerstand gegen Einbruchsversuche und unbeabsichtigtes Öffnen.

Zusätzliche funktionale Merkmale

• Vier Dichtungsebenen (4 Dichtungen) zur Verbesserung der Luftdichtheit und Verringerung von Wärmebrücken.
• Luftdurchlässigkeitsklasse: Klasse 4.
• Stoßfestigkeit: Klasse 3 (450 mm).
• Wasserundurchlässigkeit: Klasse 9A.

Anmerkungen
Die U41 44 mm Verglasungseinheit in Kombination mit ThermoPro-Technologie und fachgerechter Montage (Verwendung der EHV-AT Thermo-Abdeckung) liefert die angegebenen thermischen Eigenschaften. Das Produkt wird serienmäßig mit naturbelassener Kiefer-Innenausführung und anthrazitfarbener Aluminium-Außenbekleidung geliefert.

caractéristiques / spécifications techniques

• Handelsmaß (B × H): 48x78 cm
• lichte Breite Rahmenöffnung: 388 mm
• lichte Höhe Rahmenöffnung: 686 mm
• lichte Breite Flügelöffnung: 299 mm
• lichte Höhe Flügelöffnung: 591 mm
• lichte Breite Laibung: 425 mm
• lichte Höhe Laibung: 719 mm
• Öffnungswinkel für Reinigung: 180°
• Verglasungseinheit: U41 (44 mm) — zwei Low-E-Beschichtungen, argongefüllte Kammern, warm TGI-Abstandhalter
• Wärmedurchgangskoeffizient Uw: 1,1 W/m²K (Standard); 1,0 W/m²K mit EHV-AT Thermo-Abdeckung
• Schalldämmmaß Rw: 36 dB
• Schallreduktionsindizes: Ra1 = 34 dB; Ra2 = 30 dB
• Anzahl Dichtungen: 4
• ThermoPro: ThermoPro-Technologie enthalten
• Luftdurchlässigkeitsklasse: Klasse 4
• Sicherheitsniveau: topSafe
• Stoßfestigkeit: Klasse 3 — 450 mm
• Wasserundurchlässigkeit: 9A
• Konstruktionsart / Öffnungsart: Pivot (manuelle Bedienung)
• Steuersystem: Manuell
• Solarbetrieb: Nein
• Innenausführung: vakuumimprägnierte Kiefer, transparenter Acryllack
• Farbe Außenbekleidung: Anthrazit RAL 7016
• Material Außenbekleidung: Aluminium
• Fensterfarbe (innen): Naturholz Kiefer
• Griffmodell: GREENVIEW SILVER
• Anzahl Griffe: 1 (zwei Griffe bei breiteren Modellen >98 cm)
• Lufteinlass: Ja (automatisch)
• Einbautiefe: J, N, V
• Dachneigung (min.–max.): 15° - 90°
• Produktgewicht: 22 kg
• Packungsbreite: 0.5 m
• Packungslänge: 0.85 m
• Packungshöhe: 0.165 m
