Übersicht

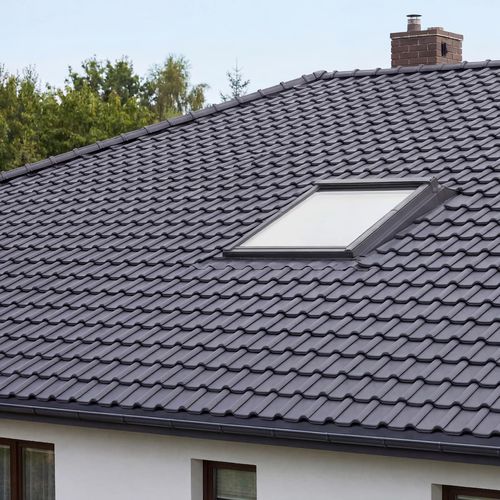

Das Anschlussblech EHA-P ist ein Dachdurchführungs-/Flanschsystem für Dachfenster, entwickelt für flache Dächer (ab 10°). Es gewährleistet eine dicht abschließende Verbindung zwischen Fenster und hochprofilierten Dachdeckungen (Profilhöhe bis 90 mm) und erhöht den Einbauwinkel um 10° durch spezielle Halter. Das System wird mit einer Bleiblechbavette geliefert und ist in drei Farben erhältlich: Anthrazit (RAL 7016), Grau-Braun (RAL 7022) und Schwarz (RAL 9005).

Montageunterstützung
Das EHA-P lässt sich zügig montieren und ist mit hochprofilierten Deckmaterialien kompatibel. Die Systemteile werden am Fenster und an der Deckung befestigt; spezielle Halter erlauben eine Erhöhung des Einbauwinkels um 10°, was die Innenbeleuchtung und die Funktionalität des Dachs verbessert. Standardausführung für ein Einzel­fenster; modulare Varianten für Kombinationen auf Anfrage. Geeignete Dachneigungen: 10°–75°.

Eigenschaften

• Für flache Dächer: geeignet von 10° bis 75°.
• Erhöht den Einbauwinkel um 10° mittels spezieller Halter.
• Kompatibel mit hochprofilierten Bedachungen bis 90 mm Profilhöhe (Option H bis 120 mm vermerkt).
• Geliefert mit Bleiblechbavette für langlebige, ästhetische Verbindung.
• Farben: Anthrazit (RAL 7016), Grau-Braun (RAL 7022), Schwarz (RAL 9005).
• Modulare Bauweise: Unter-, Ober- und Seitenelemente plus Rahmenabdeckprofile; Unterteil mit Kunststoffkleber für dichten Anschluss verklebt.
• Werksseitig angebrachte Dichtekeile schützen gegen Staub, Laub und Schnee.
• Integrierte Kondensatableitung leitet Feuchtigkeit aus der Unterbahn nach außen.
• Hergestellt aus beschichtetem Aluminiumblech mit hoher Witterungsbeständigkeit.

Ausstattung und Zubehör

• Hauptkomponenten: Standard Oberteil; Standard Blechbavette; Standard rechte Seite; Standard linke Seite; Rahmenseitige Abdeckprofile.
• Zusätzliche Komponenten: Kondensatableitung; Dachschienen; Dämmkeile; Montagesatz; Haken; Montageanleitung.

Einbautiefen

• Verfügbare Einbautiefen: V (Standard / 0), N (+3 cm auf Anfrage) und J (−3 cm auf Anfrage).
• Einbaumethode: Fenster auf Haltern oberhalb der Dachkonstruktion montiert.

Hinweise
Modulare Ausführungen für Kombinationen sind auf Anfrage erhältlich, um das Anschlussblech an Mehrfachfenster­lösungen anzupassen.

Technische Spezifikationen

• Produktname: EHA-P
• Typ: Standard-Anschlussblech für Dachfenster
• Geeignete Dachdeckung: Hochprofilige Bedachung bis 90 mm (Option H bis 120 mm vermerkt)
• Abmessungen des Anschlussblechs (B x H) — Handels-/Einbaumaß: 24 x 38 cm
• Material der Bavette: Bleiblech
• Hauptkomponenten: Standard Oberteil; Standard Bleiblechbavette; Standard rechte Seite; Standard linke Seite; Rahmenseitige Abdeckprofile
• Zusatzkomponenten: Kondensatableitung; Dachschienen; Dämmkeile; Montagesatz; Haken; Montageanleitung
• Optionen Einbautiefe: V (0) Standard; N (+3 cm) auf Anfrage; J (−3 cm) auf Anfrage
• Maximale Profilhöhe der Dachdeckung: 90 mm
• Mindestdachneigung: 10°
• Maximale Dachneigung: 75°
• Material: Beschichtetes Aluminiumblech (witterungsbeständig)
• Produktcode: 69857
• Produktgewicht: 6 kg
• Verpackungsmaße (B x L x H): 0,407 m x 1,2 m x 0,135 m
