Metall-Deckenunterkonstruktion

für Küchefür Bürofür Heimkino

Übersicht

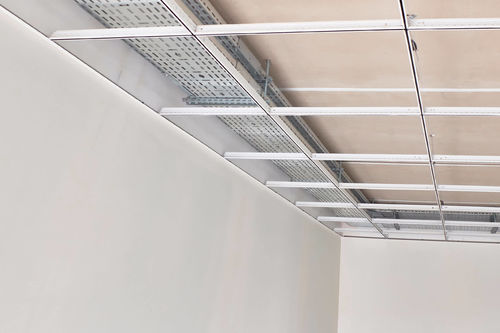

Tragender Metallrahmen für Gipskarton- und Paneeldecken. Bildet das tragende System für abgehängte Decken und besteht aus Hauptträgern, Unterträgern, Randprofilen und Aufhängeelementen. Geeignet für Wohn-, Gewerbe- und Industrieinnenräume, in denen modulare abgehängte Decken erforderlich sind.

FVP T24 Trägersystem
Das FVP T24 Trägerprofilsystem umfasst einen 3600 mm Hauptträger, 1200 mm und 600 mm Unterträger, Randprofil und Aufhängesatz (Aufhänge-Draht, Stahlnagel, Aufhängezange). Das System nimmt eine breite Palette von Deckenplatten auf, darunter Karopan, Sound, Metal, Colorpan, Pan Hygienic, Rock Wool, PVC, Glass Wool und Holzplatten.

• Komponenten: 3600 mm Hauptträger; 1200 mm und 600/300 mm Unterträger; Randprofile; Aufhängesatz (Aufhänge-Draht, Stahlnagel, Aufhängezange).
• Kompatibilität: Karopan, Sound-Paneele, Metallpaneele, Colorpan, Pan Hygienic, Rock Wool, PVC, Glass Wool, Holzpaneele.

Problemloses Montieren und Demontieren
Die FVP T24 Profile verfügen über ein spezielles Verriegelungssystem, das eine schnelle Montage und Demontage auch bei großen Spannweiten ermöglicht. Unterträger sind vollständig kompatibel mit dem Hauptträger für eine einfache Installation und Wartung.

TSE-Normen
Das tragende System für abgehängte Decken ist nach den Anforderungen TSE / TS-EN-13964 ausgelegt. Die Profile wurden Biegeversuchen unterzogen und zeigen eine Durchbiegungsleistung unter 0,2 mm (Durchbiegungsgrenze unter Last). Das System besitzt eine TSE-Konformitätszertifizierung.

FVP Clip-in Trägersystem
Das FVP Clip-in Trägersystem besteht aus dem Trägerprofil, Randprofil und Aufhängesatz (Aufhängezange, Clip, Einsatz, Aufhänge-Draht, Stahlnagel und Kantenkeil). Das verdeckte Clip-in-Design verbirgt die Trägerprofile für verbesserte Optik und ermöglicht dennoch eine einfache Montage und Demontage bei Bedarf.

FVP 800 Serie Trägersystem
Die FVP 800 (duktilen) Trägersysteme bieten ein alternatives ästhetisches Profil mit robustem Erscheinungsbild, schneller Montage/Demontage und eignen sich für Projekte mit erhöhten optischen Anforderungen.

FVP T15 Ultra Line Trägersystem
T-15 Ultra Line Trägerprofile zeichnen sich durch schlanke Optik, Robustheit und schnelle Installation aus. Das T-15 System ist kompatibel mit hängenden Paneelen sowie FVP Metal Panels, Sound Panels, Holz- und Rock Wool-Paneelen.

CKM 412 Erdbebenresistente Serie
Das CKM 412 erdbebenresistente Design nutzt speziell entwickelte, ineinandergreifende Verbindungen, um ein Herabfallen des Rasters bei externen Einwirkungen wie Erdbeben zu verhindern. Zug- und Druckfestigkeit kann bis zu 80 KGf (ca. 180 lb) erreichen und entspricht der ASTM E580. CKM 412 Träger sind einfacher zu montieren und zu demontieren als gewöhnliche erdbebenresistente Träger.

Versanddetails (Tabelle)
NAME DES PRODUKTS | LÄNGE | PACKUNGSMENGE | GEWICHT | VOLUMEN
FVP MAIN CARRIER | 3600 mm | 25 Stück = 90 mt | 27,12 kg / Packung | 0,32 m³ / Packung
FVP TALI CARRIER | 1200 mm | 50 Stück = 60 mt | 15,42 kg / Packung | 0,20 m³ / Packung
FVP TALI CARRIER | 600 mm | 75 Stück = 45 mt | 11,90 kg / Packung | 0,02 m³ / Packung
FVP TALI CARRIER | 300 mm | 75 Stück = 22,5 mt | 5,95 kg / Packung | 0,008 m³ / Packung
FVP CLIP-IN CARRIER | 3000 mm | 24 Stück = 72 mt | 24,99 kg / Packung | 0,44 m³ / Packung
FVP CLIP-IN C CORNER | 3000 mm | 24 Stück = 72 mt | 19,55 kg / Packung | 0,45 m³ / Packung
FVP L CORNER PROFILE | 3000 mm | 50 Stück = 150 mt | 21,06 kg / Packung | 0,19 m³ / Packung

FVP T15 ULTRA LINE VERSANDDETAILS (Tabelle)
NAME DES PRODUKTS | LÄNGE | PACKUNGSMENGE
FVP T15 ULTRA LINE MAIN CARRIER | 3600 mm | 25 Stück = 90 mt
FVP T15 ULTRA LINE TALI CARRIER | 1200 mm | 50 Stück = 60 mt
FVP T15 ULTRA LINE TALI CARRIER | 600 mm | 75 Stück = 45 mt

Bilder & Galerie
Produktbilder umfassen mehrere Fotos der FVP-Trägersysteme (T-24, Clip-in, Eckprofile) sowie Galeriebilder, die installierte FVP-Systeme und Komponentendetails zeigen.

Technische Daten

• T-24 Hauptträger: Länge 3600 mm; Höhe 35 mm; Breite 24 mm; Dicke 0,3 mm; Packungsmenge 25; Packungsgewicht ~27 kg.
• T24 Unterträger: Längen 1200 mm und 600 mm; Höhe 26 mm; Breite 24 mm; Dicke 0,3 mm; Packungsmenge 50 (1200 mm) / 75 (600 mm); Packungsgewicht ~17 kg (1200 mm) / ~12 kg (600 mm).
• Clip-in Träger: Länge 3000 mm; Höhe 25 mm; Breite 32,5 mm; Dicke 0,4 mm.
• Eckprofil C: Länge 3000 mm; Höhe 36 mm; Breite 22 mm; Dicke 0,4 mm.
• Eckprofil L: Länge 3000 mm; Höhe 19 mm; Breite 19 mm; Dicke 0,4 mm; Packungsmenge 50; Packungsgewicht ~25 kg.
• Z-Profil: Länge 3000 mm; Höhe 24 mm; Breite 24 mm; Dicke 0,4 mm; Packungsmenge 40; Packungsgewicht ~25 kg.
• FVP Clip-in Systemkomponenten: Trägerprofil, Randprofil, Aufhängezange, Clip, Einsatz, Aufhänge-Draht, Stahlnagel, Kantenkeil.
• Erdbebenresistent (CKM 412): spezielle ineinandergreifende Verbindungen; Zugfestigkeit bis zu 80 KGf (ca. 180 lb); entspricht ASTM E580; einfacheres Montieren/Demontieren als gewöhnliche erdbebenresistente Träger.
• Normen: Entspricht den Anforderungen TS-EN-13964 / TSE; Durchbiegungsleistung unter 0,2 mm bei Biegeversuchen.
