Halbleiter-Timer 80 SERIES

elektromechanischMultifunktionZeitverzögerung

Übersicht
Die Serie 80 umfasst modulare Zeitrelais in Multifunktions- und Monofunktionsausführung für die Montage auf Hutschiene. Die Reihe bietet verschiedene Strombelastbarkeiten, Halbleiterausgänge und spezialisierte Varianten für Eisenbahnanwendungen.

Funktionen und Merkmale

• Gehäusebreite: 17,5 mm
• Sechs auswählbare Zeitbereiche von 0,1 s bis 24 h (je nach Typ)
• Multispannungsversorgung
• Hohe Eingangs-/Ausgangsisolierung
• Relais- und Halbleiterausgänge (SST) je nach Modell

Typenübersicht (Kurz)

• Typ 80.01 / 80.01T – Modulares Zeitrelais, 16 A. NFC-Option und Bahnversion (T) verfügbar.
• Typ 80.11 / 80.11T – Modulares Zeitrelais, 16 A. T-Version für Eisenbahnanwendungen; hohe Isolierung.
• Typ 80.21 – Modulares Zeitrelais mit sechs Zeitbereichen (0,1 s–24 h); hohe Isolierung.
• Typ 80.41 / 80.41T – Modulares Zeitrelais; Bahnvarianten verfügbar.
• Typ 80.51 – Modulares Zeitrelais (typ. 8 A); sechs Zeitbereiche.
• Typ 80.61 / 80.61T – Monofunktionales Zeitrelais; einige Varianten mit vier Zeitbereichen 0,05 s–180 s; Bahnversion verfügbar.
• Typ 80.71 – Zeitrelais mit Halbleiterausgang (SST) 1 A; 17,5 mm; sechs Zeitbereiche.

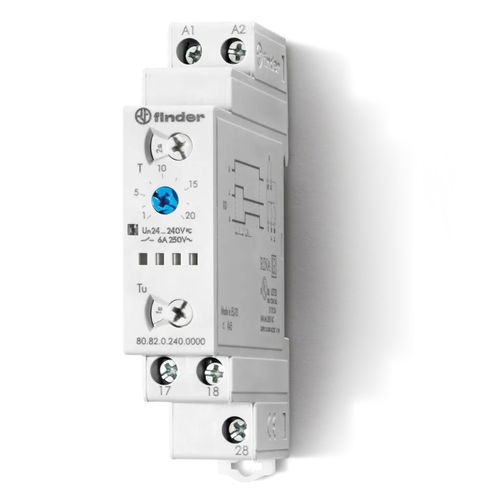

• Typ 80.82 – Modulares Zeitrelais 6 A; 17,5 mm; Drehwahlschalter und Trimmer.
• Typ 80.91 – Modulares monofunktionales Zeitrelais 16 A; 17,5 mm; sechs Zeitbereiche.

Technische Daten

• Serienname: Serie 80
• Gehäusebreite: 17,5 mm
• Zeitbereiche: typ. sechs Bereiche 0,1 s–24 h (je nach Typ)
• Ausgangsströme: Beispiele 1 A (SST), 6 A, 8 A, 16 A je nach Modell
• Funktionstypen: Multifunktion, Monofunktion; SST-Option
• Einstellung: Drehwahlschalter und Trimmer bei ausgewählten Modellen
• Optionen: NFC-Parametrierung und Bahnversionen (Suffix T)
• Elektrisch: Multispannungs-Eingänge und hohe Eingangs-/Ausgangsisolierung bei ausgewählten Typen
