Türscharnier AL DESIGNO

für FensterKipp und DrehAluminium

Produktübersicht

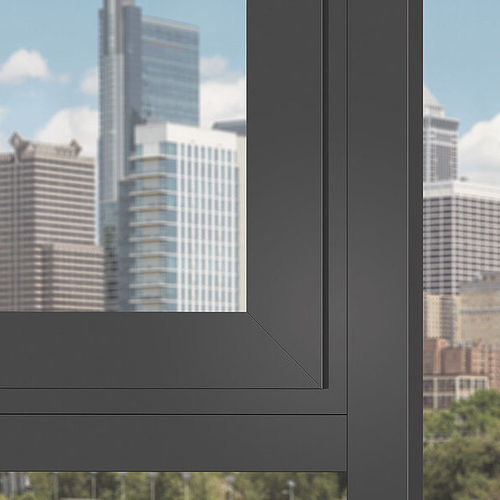

Roto AL Designo ist ein vollständig verdeckt liegender Aluminium‑Beschlag für große und schwere Fenster sowie Balkontüren. Das modulare System basiert auf dem bewährten Roto‑Modulprinzip und lässt sich in nahezu alle Euro‑Kammer Profilssysteme integrieren. Es erfüllt architektonische Anforderungen an Erscheinungsbild, Funktionalität und Fertigungseffizienz.

Wesentliche Merkmale

• Vollständig verdeckt liegender Beschlag auf der Bandseite für große Aluminiumfenster und Balkontüren
• Hohe Fertigungsfreundlichkeit und Montageeffizienz
• Modulares System nach dem Roto‑Modulprinzip
• Tragfähigkeiten bis zu 180 kg (variantenabhängig)

Highlights und Produktvarianten

• Roto AL Designo 180 kg: vollständig verdeckte Bandseite für große Aluminiumfenster; max. Flügelhöhe 3000 mm; Widerstandsklassen RC 2 und RC 3; erhältlich als Tilt&Turn und Turn‑Only.
• Roto AL Designo 150 kg: max. Flügelhöhe 3000 mm; optionale Lastübertragung für schwere Flügel bis 150 kg; zuschaltbare Falz‑Bandseite für zusätzliche Mittelverschlüsse zur Erhöhung der Dichtigkeit; gebäudespezifische Sonderlösungen auf Anfrage.
• Roto AL Designo 100 kg: max. Flügelhöhe 3000 mm; zuschaltbare Falz‑Bandseite für zusätzliche Mittelverschlüsse; Sonderkonfigurationen auf Anfrage; Flügelaufsteller 390 für sehr schmale Tilt&Turn‑Fenster.

Bandseiten
Das Roto AL Designo setzt Maßstäbe bei Design und Funktion mit der vollständig verdeckten Bandseite. Alle Komponenten außer dem Griff sind in Rahmen und Flügel integriert und von außen nicht sichtbar.

• Einzigartige Kombination aus Spannblock und Spannleiste mit integriertem Durchstechschraube für formschlüssiges Einrasten und kraftschlüssige Klemmung der Bandseite.

Bandseite STS
Die Bandseite STS ergänzt das System für höhere Anforderungen an Wärmedämmung und Schalldämmung und bietet Tragfähigkeit für Flügelgewichte bis zu 130 kg (mit Lastübertragung). EdelstahIkomponenten, ein einfaches Montagekonzept und integrierte Dämpfungselemente erhöhen den Komfort für Verarbeiter und Endanwender. Geeignet für Wohn‑ und öffentliche Gebäude.

• Gängige Drehkurve ermöglicht kollisionsfreies Öffnen auch bei minimalen Abständen oder bei flächenbündigen Profilen
• Gestanzte EdelstahIkomponenten für Dauerhaftigkeit und Korrosionsschutz (geeignet für tropische und mediterrane Klimata)
• Max. Öffnungswinkel: 100° (Standard STS)
• Erhöhte Lastübertragung: erhöht das max. Flügelgewicht von 80 auf 130 kg (mit Lastübertragung)
• Montagekonzept mit Montageschuhen vereinfacht und beschleunigt die Installation
• Portfolio deckt ca. 95 % der Profil‑Systeme ab
• Erhältlich als Tilt&Turn und Turn‑Only

Bandseite STS 180°
Die Bandseite STS 180° ist für Flügelgewichte bis 80 kg ausgelegt und für Gebäude geeignet, die eine Vollöffnung erfordern. Hochwertige Edelstahlkomponenten sorgen für maximale Korrosionsbeständigkeit und lange Lebensdauer; der 180°‑Öffnungswinkel erleichtert die Außenreinigung.

• Maximaler Öffnungswinkel: 180°
• Erhältlich als Tilt&Turn und Turn‑Only

Technische Daten
Flügelbreite: max. 1600 mm
Flügelhöhe: max. 3000 mm
Flügelgewicht: max. 180 kg
Sicherheit: RC 2 / RC 3
Profilsysteme: Euro‑Kammer Profilsysteme

Technische Daten — Bandseite STS / STS 180° (Zusammenfassung)
Rahmennut‑Version: V.01.1 mit 13,5 – 14 mm; V.02.1 mit 10 mm (nur STS); geeignet für flächenbündige Profilierung
Flügelbreite Tilt&Turn: Flügelaufsteller 370: 370 – 900 mm; Flügelaufsteller 900: 901 – 1.300 mm
Flügelhöhe Tilt&Turn: Mit Kippbegrenzer: 530 – 800 mm; Ohne Kippbegrenzer: 801 – 2.700 mm
Flügelbreite Turn‑Only: 250 – 1.300 mm
Flügelhöhe Turn‑Only: 520 – 2.700 mm
Flügelgewicht (STS): Max. 80 kg (Bandseite STS: max. 130 kg mit Lastübertragung)
Zertifizierung: DIN EN 1670: Klasse 5; EN 13126‑8:2017 (Europa)

Technische Spezifikationen

• Produktfamilie: Roto AL Designo (vollständig verdeckt liegender Aluminium‑Beschlag)
• Maximales Flügelgewicht (variantenabhängig): bis zu 180 kg
• Maximale Flügelbreite: 1600 mm
• Maximale Flügelhöhe: 3000 mm
• Sicherheitsklassen verfügbar: RC 2, RC 3
• Kompatible Profilsysteme: Euro‑Kammer Systeme; Unterstützung für flächenbündige Profilierung
• Rahmennut‑Versionen unterstützt: V.01.1 (13,5–14 mm), V.02.1 (10 mm; nur STS)
• Bandseite STS: EdelstahIkomponenten, verbesserter Korrosionsschutz, max. Öffnungswinkel 100°
• Bandseite STS 180°: EdelstahIkomponenten, max. Öffnungswinkel 180°
• Varianten: Tilt&Turn und Turn‑Only
• Optionale Lastübertragung für 100–150 kg und STS bis zu 130 kg (je nach Konfiguration)
• Montage/Fertigung: Torx‑Antriebseinheiten an Rahmen und Flügel; Eckantrieb mit steckbarer Spanngabel für werkzeuglose Montage; feste Abmessungen (T4/T5) zur Erleichterung der Schließblech‑Positionierung und Kürzung der Verbindungsstange
• Zertifizierungen: DIN EN 1670 Klasse 5; EN 13126‑8:2017
