Schraubpfahl RESTRICTED

BetonStahlFundament

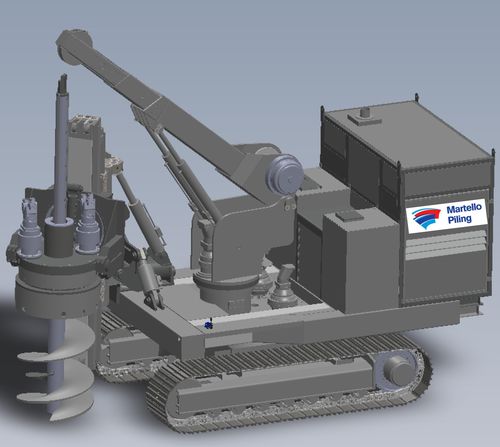

Mit der Martello-Technik können Pfähle mit großem Durchmesser (750/900/1050 mm) bis zu einer Tiefe von 40,0 m hergestellt werden, um voll verstärkte Pfähle mit bis zu 8,0 mN bei begrenztem Zugang und geringer Bauhöhe zu bilden Konstruktionsfolge 1. Bohren Sie ein kurzes Pilotloch 2. Installieren Sie ein Kabelgehäuse und schrauben Sie es in den Boden. 3. Baggern Sie Boden aus dem Inneren des Gehäuses mit der Martello-Technik, bei der die Schnecke die Kellystange auf und ab bewegt, um den Abraum zu entfernen. 4. Wenn die Rammtiefe die Tiefe der ersten Kellystange (2,0 m) erreicht hat, fügen Sie eine zusätzliche Länge der Kellystange hinzu 5. Fügen Sie dem Gehäuse vor der Bohrtiefe weitere Längen hinzu 6. Fügen Sie weitere Längen der Kellystange hinzu und verwenden Sie die Martello-Technik, um die Schnecke bis zum Boden der Bohrung abzusenken, um den Aushub durchzuführen. 7. Wenn die Bohrung die Bemessungstiefe erreicht hat, montieren Sie die Pfahlbewehrung und betonieren Sie den Pfahl. 8. Entfernen Sie die provisorische Hülle. Technische Daten - Durchmesser (600mm - 1050mm) - Tiefen bis 40m in 3,5m Stehhöhe - Lagerfähigkeiten bis 8,0mN -Hohe seitliche Tragfähigkeit zur Bildung von überstehenden und zusammenhängenden Pfahlwänden
