Verlorene Schalung MATRIX

ModulPolypropylenRecyclingkunststoff

Produktbeschreibung

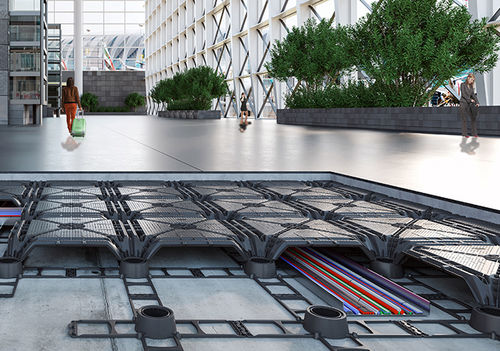

Matrix ist eine modulare Schalung aus recyceltem Polypropylen für Betondoppelböden, die das Verlegen und die Wartung von MEP-Systemen (mechanisch, elektrisch, Sanitär) erleichtert. Im Gegensatz zu Doppelböden mit Metallunterbau ermöglicht Matrix die Herstellung einer monolithischen Betonplatte, die nach dem Gießen begehbar ist und eine Tragfähigkeit von bis zu 10 000 kg/m2 bietet.

Vorteile

• Hohe Tragfähigkeit: bis zu 10 000 kg/m2
• Bautechnische Sicherheit im Brandfall: die Betonplatte isoliert die MEP vom Oberboden
• Stabil und begehbar nach dem Gießen
• Verbesserte seismische Reaktion und verringerte Setzungsdifferenzen
• Flexibilität bei Gebäudeplanung und Einbau der MEP
• Maximaler Freiraum für MEP-Systeme (Nettohöhe 10–12 cm; Durchgangsbreite 30–40 cm)
• Vollständig inspizierbare technische Schächte
• Geeignet für alle Arten von Bodenbelägen (Laminat, Marmor, Holz, Linoleum etc.)

Lösungen

• Bahnhöfe und U-Bahn-Stationen
• Einkaufszentren
• Tertiäre Einrichtungen und Büros
• Flughäfen
• Krankenhäuser
• Kreuzfahrtterminals
• Reinräume und Kontrollräume

Installationsanleitung

• Installation des Basisgitters: Die vierarmigen Matrix-Basismodule werden auf der Platte verlegt und durch Druckhaken verbunden, sodass ein orthogonales Gitter für die MEP-Führung entsteht.
• Verlegung der MEP: MEP-Systeme werden entsprechend den Projektspezifikationen in der Gitterstruktur positioniert.
• Montage der oberen Schalung: Die oberen Schalungsmodule von Matrix werden gemäß Montagediagramm verlegt.
• Betonieren: Nach Verlegung der Stahlbewehrung wird Beton über die obere Schalung gegossen, wodurch eine monolithische, begehbare Bodenbasis entsteht.

FAQ

• Erlaubt Matrix die Wartung von MEP-Systemen? — Ja. Die Wartung wird durch Inspektionsschächte ermöglicht, die je nach Projekt positioniert werden können.
• Welche Vorteile bietet Matrix gegenüber herkömmlichen Doppelböden? — Matrix besteht aus zwei Elementen aus recyceltem Kunststoff (Basisgitter und obere Schalung), die einfach und schnell zu verlegen sind und eine monolithische Betonplatte mit hoher Tragfähigkeit schaffen.

Technische Daten

• Material: recyceltes Polypropylen
• Produkttyp: modulare Schalung für Betondoppelböden (erleichtert MEP-Passage)
• Gesamthöhe: 15 cm
• Nettohöhe für Installationen: 10–12 cm
• Durchgangsbreite für Installationen: 30–40 cm
• Tragfähigkeit: bis zu 10 000 kg/m2
• Komponenten: Basisgitter und obere Schalung (zwei Elemente aus recyceltem Kunststoff)
• Installation: Basismodule bilden ein orthogonales Gitter; Beton wird über die obere Schalung gegossen und erzeugt eine monolithische, begehbare Basis
• Wartung/Zugang: Inspektionsschächte positionierbar
• Brandschutz: Betonbau isoliert MEP vom Boden und ermöglicht sichere Evakuierung
• Akustik: verbessert die Bodenakustik
• Oberflächen: geeignet für Laminat, Marmor, Holz, Linoleum u. a.
• Typische Anwendungen: Bahnhöfe, Einkaufszentren, Büros, Flughäfen, Krankenhäuser, Kreuzfahrtterminals, Reinräume und Kontrollräume
• Inspektierbarkeit: vollständig inspizierbare technische Schächte
