Ölabscheider / Polyethylen HDPE ECOLOOP SAPHIR

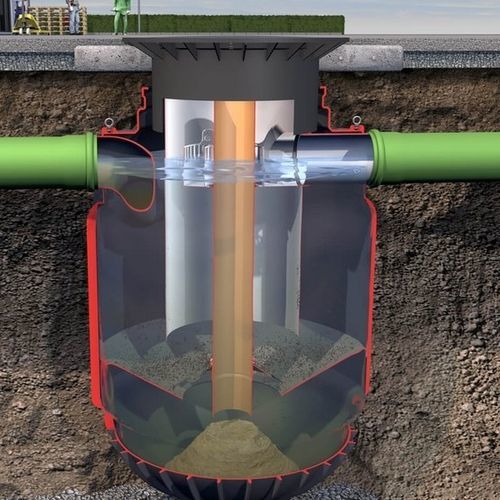

Hydrodynamischer Abscheider Die Reinigungsleistung gemäß DWA-A 102 wurde durch das unabhängige Prüfinstitut PIA Aachen bestätigt. Der EcoLoop kann sowohl für die Einleitung in Oberflächengewässer als auch vor einer Rückhaltungsanlage eingesetzt werden. Durch das mittig angebrachte Rohr können die Sedimente einfach aus der Absetzkammer abgesaugt werden. Ein zweiter Zugang außerhalb des Zylinders ermöglicht das Absaugen der Leichtstoffe. Durch eine regelmäßige Wartung bleibt so die reinigende Funktion langfristig erhalten. Funktionsweise des EcoLoops Der EcoLoop zählt zu den Hydrodynamischen Abscheidern, die sich durch ihr spezielle Bauweise die Wasserströmungen zunutze machen. Die spezielle Zulaufgeometrie (1) des EcoLoops reduziert Verwirbelungen des einströmenden Wassers. Vorbild aus der Natur ist hier die Form einer Walflosse. Durch die tangentiale Ausrichtung des Zulaufs entsteht im Tank eine Rotationsbewegung (2), durch die sich auch sehr kleine Partikelgrößen (< 63 µm) am Tankboden absetzen. Die Sedimente sinken in die abgetrennte Absetzkammer (3), wo sie nicht mehr aufgewirbelt werden können. Die Leichtstoffe schwimmen nach oben an die Wasseroberfläche und gelangen so nicht in den inneren Zylinder. Von dieser Aufsteigzone fließt das gereinigte Wasser durch das strömungsberuhigende Wehr (4) aus der Anlage hinaus. Funktionen und Vorteile des Abscheiders EcoLoop | GRAF Der EcoLoop Saphir zählt zu den Hydrodynamischen Abscheidern. Die spezielle Zulaufgeometrie reduziert mögliche Verwirbelungen und sorgt damit für einen optimierten, tangentialen Wasserzulauf. Als Vorbild diente hier die Natur.
