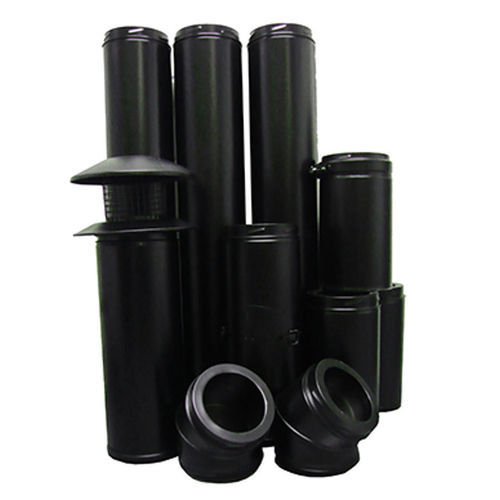

Edelstahl-Rauchrohr BIOMASS

Rohr mit Doppelwand

Produktübersicht
Dieses 125 mm (5") vertikale, konventionelle, doppeltwandig isolierte Abgassystem aus Edelstahl für Biomasse ist für den Einsatz mit Spira Pelletkesseln ausgelegt. Es ist für Dauerbetriebstemperaturen bis zu 200℃ ausgelegt, während die typischen Rauchgastemperaturen von Spira Kesseln unter 80℃ liegen. Das Edelstahl-Außengehäuse ist tragend ausgeführt, die Edelstahl-Innenwand kann sich unabhängig ausdehnen, um thermische Bewegungen aufzunehmen.

Eigenschaften & Vorteile

• Twist‑Lock Bayonet‑Verbindungssystem mit Dichtungen, gesichert durch Sicherungsbänder
• Laser‑geschweißte Edelstahl‑Innenwand und Außenhülle für erhöhte Korrosionsbeständigkeit
• 25 mm Superwool Hochleistungsisolierung zur Aufrechterhaltung der Rauchgastemperatur, Verbesserung des Zuges beim Start und Minimierung von Kondensation
• Niedrige Außentemperatur des Gehäuses für sichere Abstände
• Innenwand wird durch das männliche Verriegelungselement gehalten, kann sich jedoch über das weibliche Element bis zu 18 mm ausdehnen/zusammenziehen
• Eingezogener Rand am weiblichen Ende wirkt als kapillarer Bruch und verhindert das Ansaugen von Feuchtigkeit durch die Fugen
• CE‑zertifiziert (konform mit den seit dem 1. Juli 2013 geltenden Vorschriften)
• Interne Komponenten in weißer oder schwarzer Pulverbeschichtung verfügbar; externe Komponenten nur in schwarzer Pulverbeschichtung

Installation
Das System ist mit einer Reihe von Verlängerungsstücken und Bögen erhältlich und lässt sich leicht für verschiedene Installationsanforderungen montieren. Die Komponenten werden verbunden, indem der weibliche Kragen eines Abschnitts über den entsprechenden männlichen Kragen des vorhergehenden Abschnitts gelegt und durch Drehen des oberen Abschnitts im Uhrzeigersinn verriegelt wird. Alle Bauteile müssen mit dem männlichen Kragen nach oben installiert werden; ein Pfeil auf dem Etikett zeigt die Rauchgasrichtung. Das Innere jedes Abschnitts ist am männlichen Ende erweitert, sodass das weibliche Ende des nächsten Abschnitts oder Anschlusses in es eintritt und überlappt, wodurch Kondensat zurück zum Kessel ablaufen kann, ohne an den Verbindungen auszutreten.

Abgassystemführung
Der Schornstein sollte im vertikalen Bereich so gerade wie möglich bleiben, um den Fluss zu unterstützen. Falls eine Neigung erforderlich ist, darf die Abweichung 45° zur Vertikalen nicht überschreiten und der Verlauf zwischen den Bögen darf nicht mehr als 20 % der Gesamthöhe des Schornsteins betragen. Direkt oberhalb des Geräts ist ein vertikaler Anstieg von 600 mm vor Abweichungen vorzusehen. Installationen müssen den Anforderungen des Building Regulations Document J (England, Wales, Nordirland & Republik Irland) und den Bauvorschriften (Part F) in Schottland entsprechen. Ein Mindestabstand von 60 mm zu brennbaren Materialien ist einzuhalten.

Technische Daten

• Handelsname: Biomass Flue System for Spira Boilers
• Nennweite: 125 mm (5")
• Typ: Vertikales, konventionelles, doppeltwandig isoliertes Abgassystem
• Materialien: Edelstahl‑Innenwand und Edelstahl‑Außenhülle (laser­geschweißt)
• Isolierung: 25 mm Superwool Hochleistungs­dämmung
• Dauerbetriebs­temperatur: bis zu 200℃
• Typische Rauchgastemperatur von Spira Biomassekesseln: weniger als 80℃
• Ausdehnungszulage der Innenwand: bis zu 18 mm durch Bewegung des weiblichen Kragens
• Verbindung: Twist‑Lock Bayonet‑Verbindung mit Dichtungen und Sicherungsbändern
• Innenwand‑Merkmal: eingezogener Rand am weiblichen Ende als kapillarer Bruch
• Außenhülle: tragende Konstruktion
• Oberflächen: interne Komponenten in weißer oder schwarzer Pulverbeschichtung; externe Komponenten nur in schwarzer Pulverbeschichtung
• Zertifizierung: CE‑zertifiziert (konform mit den Vorschriften ab 1. Juli 2013)
• Installationsvorgaben: mindestens 600 mm vertikaler Anstieg über dem Gerät vor Abweichungen; Abweichungen ≤45° und Lauf zwischen Bögen ≤20% der Gesamthöhe des Schornsteins; Mindestabstand 60 mm zu brennbaren Materialien
