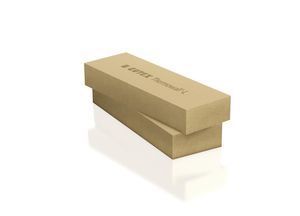

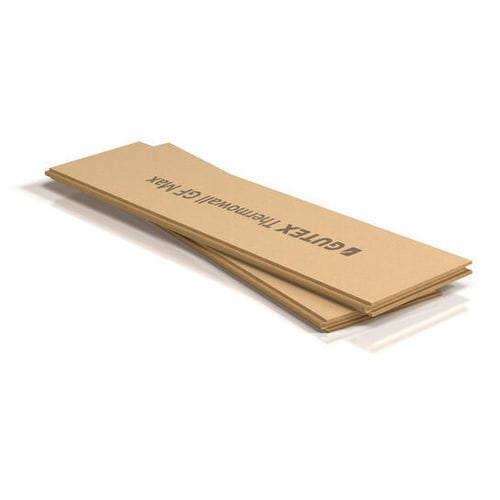

Thermoisolierung THERMOWALL GF MAX

Holzfasersteife Plattenfür Boden

Kurzbeschreibung
Gutex Thermowall GF Max ist eine robuste Holzfaserdämmplatte mit Rundprofil, die vielseitig einsetzbar ist (Dach, Fassade, Innenausbau, Boden). Die Platte ist für besonders belastete Bereiche konzipiert und erlaubt eine wirtschaftliche Materiallogistik durch universelle Einsetzbarkeit.

Hauptvorteile

• Extrem robust – höhere Rohdichte, hohe Druck- und Zugfestigkeit
• Planeben und präzise – optimale Grundlage für weitere Gewerke und Putzstoffe
• Sicher verlegbar und einfach zu verarbeiten – saubere Fugenausbildung und hohe Passgenauigkeit
• Effizient – ein Produkt für viele Anwendungen reduziert Lagerhaltung

Anwendungsbereiche

• Regensichere Unterdeckung (UDP‑A) ab 40 mm Dicke
• Außenbeplankung direkt auf Holzständerkonstruktionen und auf Massivholzelementen (hinter der Vorsatzschale bei hinterlüfteten Fassaden)
• Verputzbare Dämmplatte für Thermowall WDVS auf Holzständerkonstruktionen und Massivholzelementen ohne Hinterlüftung (ab 40 mm)
• Vollflächige Dämmschicht für Installationsebene
• Innendämmung der Außenwand zum direkten Verputzen
• Druckfeste Bodenaufbauten
• Vollflächige Untersparrendämmung
• Dämmung von Flachdachkonstruktionen auf Holz-, Beton- und Blechkonstruktionen

Produktformat / Varianten

• Format (Nennmaß): 1900 x 600 mm
• Verfügbare Plattendicken: 40 mm, 60 mm, 80 mm

Verarbeitungshinweise – Allgemein

• Platten mit der beschrifteten Seite nach außen verlegen
• Platten liegend, passgenau und fugendicht verlegen
• Alle stumpfen Plattenstöße hinterlegen; Kreuzfugen am Elementstoß zulässig, wenn kraft- und formschlüssige Verbindung der Wandelemente (zug-, druck- und scherfest) erfolgt oder bei Dachelementen sofort mit Konterlattung befestigt wird
• Verbindungsmittel für die Befestigung der Dämmplatten ausreichend nahe am Plattenrand setzen
• Beschädigte Platten dürfen nicht verlegt werden
• Gutex Thermowall GF Max ist kein tragendes Bauteil (z. B. für Schneelasten)
• Erhöhte Feuchtigkeitsbelastungen raumseitig vermeiden
• Ablaufendes Regenwasser kann während der Bauphase angrenzende Bauteile verschmutzen; auf entsprechende Wasserableitung achten
• Temperaturbeständigkeit: bis ca. 110 °C (bei höheren Temperaturen Zusatzmaßnahmen erforderlich)
• Staubabsaugung und Arbeitsschutz beachten

Verarbeitungshinweise – Dach

• Maximales Sparrenachsmaß je Plattendicke: 40 mm → 90 cm; 60 mm → 110 cm; 80 mm → 125 cm
• Stoßversatz von Reihe zu Reihe mindestens 1 Sparrenachsmaß
• Sparrenzwischenräume sind nicht begehbar
• Keine Nageldichtbänder/-dichtungen bei Durchdringungen durch die Holzweichfaserplatte notwendig
• Anschlüsse und Durchdringungen regensicher mit geeigneten Klebe-/Dichtsystemen ausführen
• Bei stumpfen Stößen, Durchdringungen oder am Ortgang seitlich Profil abdichten
• Behelfsdach (UDP‑A) bis zu 4 Wochen bewitterbar
• Alle Fugen > 0,5 mm unmittelbar nach Verlegung ertüchtigen

Verarbeitungshinweise – WDVS

• Als verputzbare Dämmplatte im Thermowall WDVS einsetzbar; Putz- und Montagehinweise des Systems beachten

Verarbeitungshinweise – Installationsebene / Innenbeplankung

• Empfehlung für Innenbeplankung: einlagige fermacell GF 12,5 mm vollflächig und hohlraumfrei (liegende Montage)
• Befestigungsempfehlung (Beispiel für Thermowall GF Max 60 mm): auf Holzwerkstoffplatte d ≥ 15 mm + Thermowall + fermacell GF d = 12,5 mm Einsatz spezieller Klammern/Nägel gemäß Herstellerempfehlung
• Klammerabstände: vertikal ≤ 150 mm; horizontal ≤ 400 mm (am Plattenrand ≤ 200 mm)
• Randabstand der Klammern zum Plattenrand ≥ 25 mm; Klammern flächenbündig oder max. 1 mm versenkt

Verarbeitungshinweise – Vorgehängte hinterlüftete Fassade

• Maximales Achsmaß 83,3 cm
• Anschlüsse und Durchdringungen dauerhaft wind- und schlagregendicht ausführen
• Platten sofort mit Hinterlüftungslattung befestigen; frei bewitterbar bis 4 Monate
• Stoßversatz mindestens 30 cm

Hinweis zur Befestigung

• Befestigung mit Klammern oder Nägeln bis 60 mm Dicke möglich; Schrauben zulässig, zugelassene Befestigungsmittel und Korrosionsschutz (z. B. verzinkt) verwenden

Caractéristiques / spécifications techniques

• Rohdichte ρ: 185 kg/m³
• Dampfdiffusion (μ): 3
• Nennwert Wärmeleitfähigkeit λD: 0,043 W/mK
• Bemessungswert Wärmeleitfähigkeit λB: 0,045 W/mK
• Druckspannung / Druckfestigkeit: ≥ 150 kPa
• Kurzzeitige Wasseraufnahme: ≤ 1 kg/m²
• Strömungswiderstand: ≥ 100 kPa·s/m²
• Spezifische Wärmekapazität: 2.100 J/kg·K
• Brandverhalten (EN 13501‑1): Euroklasse E
• Produktnorm: EN 13171:2012+A1:2015
• Zugfestigkeit senkrecht zur Plattenebene: 20 kPa
• Anwendung gemäß Regelwerk: UDP‑A (regensichere Unterdeckung)
