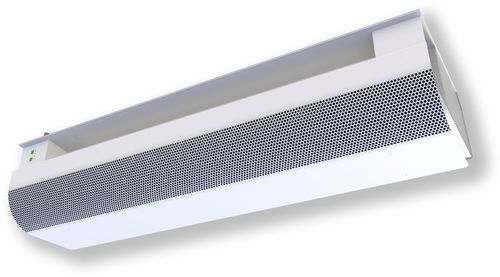

Aktiver Kühlbalken HALTON CABEAM REC

Spezifikation
Der Halton CaBeam REC ist ein aktiver Kühldeckenbalken, der für geräuscharmen Komfort und präzise Luftbehandlung in maritimen Passagier- und Crew-Kabinen entwickelt wurde. Er ist für sichtbare, bündige oder integrierte Montage verfügbar und bietet kompakte, effiziente Kühlung mit integrierten Funktionen, die ihn von herkömmlichen Kühldeckenbalken unterscheiden.

Überblick

• Integrierter Umluftweg über die perforierte Frontplatte
• Frontplatte beidseitig aufklappbar für Wartung und Reinigung
• Frontplatte ohne Spezialwerkzeug abnehmbar
• Veränderbarer Zuluftkanalanschluss: rechts, links oder mittig des Zuluftplenum
• Austauscherausrichtung erlaubt Wasseranschlüsse an beiden Seiten
• Kupferrohre der Wärmetauscher (Wandstärke 0,9–1,0 mm) nach EN 1057:1996; Lamellen aus Aluminium (Kupfer optional); werkseitig druckgeprüfter Wärmetauscher; max. Betriebsdruck 1,0 MPa
• Zuluftkanalanschluss D125 mm

Anpassung
Die Halton CaBeam Einheiten können projektbezogen an Integration und Anforderungen angepasst werden. Abmessungen, Leistungen und Funktionen sind modifizierbar. Eine fortschrittliche digitale Raumtemperaturregelung ist verfügbar, um die Lösung zu vervollständigen.

Materialien
TEIL | MATERIAL | OBERFLÄCHE
Frontplatte | Vorlackierter verzinkter Stahl | Polyester-Epoxy-Lack, Weiß RAL 9003, 20% Glanz*
Zuluftplenum | Verzinkter Stahl |
Halterungen | Verzinkter Stahl |
Rohrleitungen der Spule | Kupfer |
Lamellen der Spule | Aluminium (Kupfer optional) |
*) Sonderfarben verfügbar

Merkmale

• Integrierter Umluftweg durch perforierte Frontplatte
• Frontplatte beidseitig aufklappbar für Wartung und Reinigung
• Frontplatte ohne Spezialwerkzeug abnehmbar
• Veränderbarer Zuluftanschluss (rechts/links/mittig)
• Austauscherausrichtung ermöglicht Wasseranschlüsse an beiden Seiten
• Kupferrohre (0,9–1,0 mm Wand), Aluminiumlamellen (Kupfer optional), werkseitig druckgeprüfter Wärmetauscher
• Max. Betriebsdruck 1,0 MPa
• Zuluftkanalanschluss D125 mm

Funktion
Zuluft tritt in das Plenum des Balkens ein und wird über Düsen und einen oberen Zuluftspalt in die Kabine verteilt. Düsenstrahlen induzieren Raumluft und führen sie horizontal entlang der Decke. Sekundärluft wird durch die untere Perforation angesaugt, durchläuft den Wärmetauscher, wo sie gekühlt oder erwärmt wird, und wird dann in den Raum abgegeben. Die Kühlleistung wird durch Regelung des Wasserstroms entsprechend dem Raumtemperaturregler angepasst.

Installation
Einfache Montage in vorgefertigten Kabinen. Das kompakte Design und die Fertigungsmethode ermöglichen Änderungen für projektspezifische Installationen (sichtbar, bündig oder integriert).

Auslegungsparameter

• Raum-Auslegungstemperatur: 22°C / 50% rF
• Frischluftmenge: 50–200 m3/h
• Düsengegenpressung: 100–200 Pa
• Wärmeabfuhr (sensible Kühlleistung): 400–1500 W (abhängig von Spule und Wasserparametern)
• Heizleistung: 300–1200 W
• Schallpegel: 25–30 dB(A), boost <35 dB(A)
• Kaltwasserfluss: 0,02–0,10 dm3/s (360 dm3/h)
• Kaltwassertemperatur Eintritt: 14–16°C
• Kaltwassertemperatur Austritt: 16–19°C

Abmessungen und Gewicht
Spulenlängen: 600–2100 mm (z. B. 900, 1200…)
L-5 Längen: 900, 1200…2400 mm
Beispielgewichte:

• 900 mm Kühldeckenbalken ≈ 21,5 kg (mit Kühlwasser +0,5 kg)
• 1200 mm Kühldeckenbalken ≈ 26,5 kg (mit Kühlwasser +0,8 kg)

Einstellungen
Kühlung
Empfohlene Massenstromrate Kühlwasser 0,03–0,10 kg/s, ergibt eine Temperaturerhöhung von 1–3°C im Wärmetauscher. Um Kondensation zu vermeiden, sollte die Eintrittstemperatur über 14°C liegen.

Heizung
Die Heizung kann durch ein integriertes elektrisches Heizelement im CaBeam oder durch ein elektrisches Heizelement in der Zulaufwasserleitung erfolgen. Das Heizelement umfasst ein Kapillarthermostat mit Sicherheitsschalter und manueller Rückstellung; die Steuerung ist automatisiert und umfasst Luftbewegungserkennung sowie Sicherheitsrelais.

Wasserheizung (Option)
Empfohlener Massenstrom Heizwasser 0,01–0,04 kg/s, ergibt einen Temperaturabfall von 5–15°C im Wärmetauscher. Maximal empfohlene Eintrittstemperatur: 35–45°C.

Abgleich und Regelung der Wasserdurchflüsse
Wasserdurchflüsse mit Einstellventilen auf der Austrittsseite der Kühl- und Heizkreise ausgleichen. Kühl- und Heizleistung wird durch Regelung der Wassermassenströme mittels ON/OFF- oder proportionaler Zwei- oder Drei-Wege-Ventile gesteuert; Ventile können in den CaBeam integriert werden.

Einstellung der Zuluftmenge
Manometer an die Messöffnung anschließen und statischen Druck im Balken messen. Der Volumenstrom wird nach der bereitgestellten Formel berechnet. Düsen k-Werte:
NOZZLE | k (l/s) | k (m3/h)
C | 1,36 | 4,90
D | 2,09 | 7,52
E | 3,33 | 11,99

Kondensationsvermeidung
Relative Feuchte und Temperaturänderungen (z. B. geöffnete Balkontür oder lange Dusche) können Kondensation an der Spule verursachen. Der CaBeam kann mit einem Kondensationssensor in der Kühlwasserleitung ausgestattet werden, der das Kühlwasser automatisch schließt, wenn Kondensation auftritt, und wieder öffnet, wenn das Risiko abnimmt. Alternativ kann ein elektrischer Temperierheizer in der Zulaufwasserleitung die Spulenoberflächen oberhalb des Taupunktes halten. Kondensationssensor oder Temperierheizung können durch einen Türschalter aktiviert werden; bleibt die Tür offen, bleibt der Kühlwasserkreislauf geschlossen.

Wartung
Servicezugänge: 1. Frontplatte; 2. Zuluftanschluss; 3. Wärmetauscher; 4. Weibliche Zuluftverbindung; 5. Rohranschlüsse; 6. Kanalabdeckung. Die Frontplatte ist für einfachen Zugang und Reinigung ohne Spezialwerkzeuge ausgelegt.

Technische Daten

• Produktfamilie / Modell: Halton CaBeam REC (aktiver Kühldeckenbalken für Schiffskabinen)
• Installationsarten: sichtbar, bündig, integriert
• Hauptmaterialien: verzinkter Stahl für Frontplatte und Plenum; Kupferrohre; Aluminiumlamellen (Kupfer optional)
• Oberfläche Frontplatte: Polyester-Epoxy-Lack, Weiß RAL 9003, 20% Glanz (Sonderfarben verfügbar)
• Max. Betriebsdruck (Wasserkreise): 1.0 MPa
• Zuluftanschlussdurchmesser: D125 mm
• Empfohlene Kühlwasser-Massenstromrate: 0.03–0.10 kg/s
• Empfohlene Heizwasser-Massenstromrate: 0.01–0.04 kg/s
• Auslegungstemperaturen Eintritt/Austritt Kühlwasser: Eintritt 14–16°C, Austritt 16–19°C
• Bereich sensible Kühlleistung: 400–1500 W
• Bereich Heizleistung: 300–1200 W
• Schallpegel: 25–30 dB(A) (boost <35 dB(A))
• Typischer Frischluftstrom: 50–200 m3/h
• Spulenlängen: 600–2100 mm
• Beispielgewichte: 900 mm ~21,5 kg (+0,5 kg mit Wasser); 1200 mm ~26,5 kg (+0,8 kg mit Wasser)
• Referenznormen: EN 1057:1996 (Kupferrohr-Spezifikation)
